Rem Tekan PSN NC TP10S

SPS ® PSN Torsion Bar NC Press brake machine adalah peralatan umum untuk membengkokkan berbagai lembaran logam, sementara dilengkapi dengan alat bengkok yang berbeda, dapat dilipat menjadi bagian kerja yang berbeda.

Ikhtisar
Produk Terkait

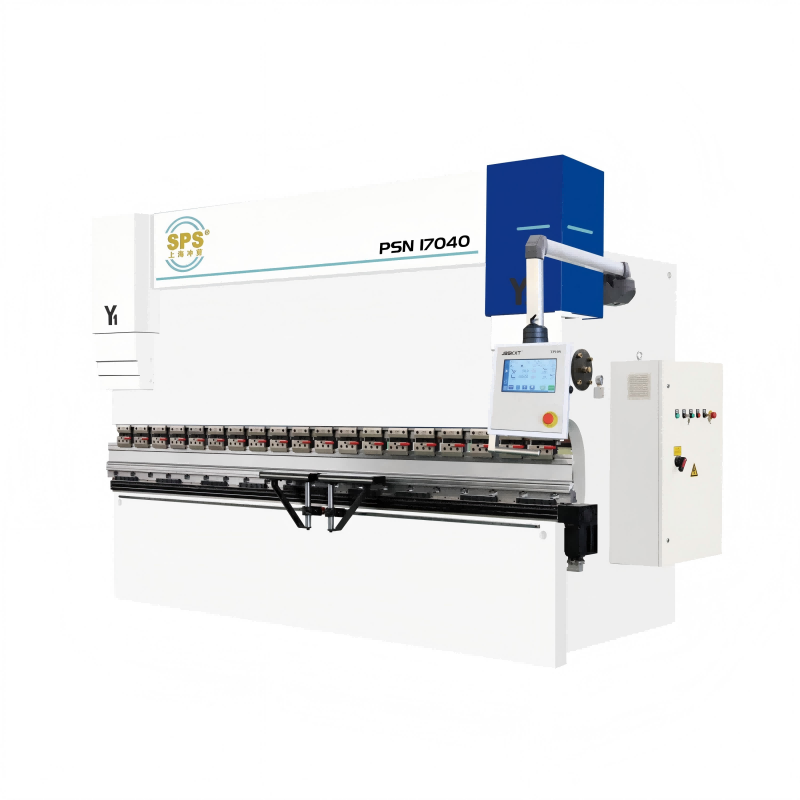

PSN NC Press Brakepng.png

Mesin SPS ® PSN Torsion Bar NC Press brake adalah peralatan umum untuk membengkokkan berbagai lembaran logam, sementara dilengkapi dengan alat bengkok yang berbeda, dapat dilipat menjadi bagian kerja yang berbeda. Mesin pembengkok lembaran logam SPS digunakan secara luas dalam pembuatan kapal, otomotif, kendaraan, mesin pertambangan, minyak, listrik, dan industri lainnya.

SPS ® tipe NC mesin press brake lembaran logam utamanya didorong oleh 2 silinder hidrolik untuk menggerakkan slider untuk memindahkan cetakan naik dan turun. Mesin memiliki struktur integral dan rangka las, yang mudah diproduksi dan dipasang. Seluruh mesin memiliki keteguhan yang baik dan kekuatan tinggi.

Komponen Standar

● Unit Kontrol TP10S	● Sekrup Bola dan Rel Panduan Linier HIWIN Taiwan
● Sumbu Y dan X 2 standar	● Konektor Pipa EMB Jerman
● Motor Utama Siemens Jerman	● Jari-jari penghentian bergerak pada rel panduan linier ganda
● Jerman Katup Hidraulik Rexroth	● Segel NOK Jepang
● Schneider Electrics Prancis	● Pedal Kaki Korea dengan Tombol Darurat
● Pompa Minyak First/Sunny AS	● Sistem Perubahan Alat yang Cepat dan Mudah
● Servo motor dan driver EasyCat	● Punch dan Die Presisi Tinggi SPS Group


Struktur Torsin Bar Struktur torsion bar SPS yang lebih kuat	Motor Utama Siemens Tingkat efisiensi tinggi mengurangi konsumsi energi dan menghemat biaya bagi pengguna.	Katup Rexroth Sistem hidrolik terkenal dapat memastikan stabilitas dan meningkatkan keandalan mesin secara signifikan.	Jari Henti Backgauge Jari penghenti yang dapat dipindahkan pada rel panduan linier ganda.

FEA & Analisis Tekanan Perangkat lunak CAE SOLIDWORKS digunakan untuk memastikan deformasi frame yang wajar dan kekuatan tinggi. Slider dipanaskan secara keseluruhan dan diproses secara keseluruhan dengan presisi tinggi, yang dapat memastikan presisi yang stabil untuk waktu yang lama.
Unit Kontrol TP10S Hingga 4+1 sumbu (Y1, Y2, X, R dan V crowning) Layar sentuh berwarna 10'' Pemrograman sudut, sistem otomatis menghitung kedalaman Kontrol posisi sumbu X dan Y 220 program, 24 langkah per program Inggris/China
Struktur Batang Torsin SPS® SPS ® NC Mesin Tekan Hidrolik dilengkapi dengan struktur mekanis poros torsi yang diperkuat, memastikan bahwa mesin tetap stabil dan tahan lama setelah penggunaan jangka panjang. Ini menggunakan pengkode magnetik presisi tinggi untuk penentuan posisi yang andal dan presisi.
SPS® NC Mesin Tekan Pelat Logam Backgauge Backgauge Mesin Tekan Batang Torsi PSA dirakit oleh sekrup bola, rel panduan linier, dan jari penghenti yang dapat bergerak. Perjalanan sumbu X adalah 0-600mm. Terdapat 3 buah penahan pada balok penahan, dua di antaranya dapat dipindahkan ke kiri dan kanan secara manual untuk menghentikan material sesuai dengan lebar material yang berbeda, dan memiliki struktur penyetelan halus manual. Balok penahan belakang mengalami proses annealing dan cocok untuk pemrosesan pusat gantri, dengan stabilitas baik dan presisi tinggi.

Komponen Opsional

● E310P CNC Controller

● Servo Motor Pengukur Belakang

● Perlindungan Laser DSP Italia

● Meja Keruk-keruk Otomatis

● Pengukuran Sudut Pembengkokan

● Tirai Cahaya Ekonomi CE

● Die V Multi Presisi Tinggi

● Sistem Penjepit Hidrolik WILA

● Sistem Peralatan dan Meja Kerja WILA

● Pengikut Pelengkungan Otomatis Mendukung


Multi-V Die Anda dapat memilih Multi V, Single V atau Double V sesuai dengan permintaan bagian kerja Anda.	Perlindungan Laser DSP Standar Eropa CE, tingkat perlindungan IP65, tingkat keselamatan mencapai CAT.4 dan SIL3	TP10 CNC Controller SPS menawarkan sistem kontrol penuh dari TP10S, E310P dan kontroler lainnya sesuai dengan preferensi Anda.	Penjepit Cepat yang Mudah Kami memasok Wila, Amada dan Double Side Fast Claming System.

Parameter Teknis

Model	Tekanan Pembengkokan	Panjang Pembengkokan	Jarak Polo	Kedalaman tenggorokan	Langkah Seluncur	Tinggi Buka Maksimal	Perjalanan Backgauge	Motor utama	Dimensi
Model	kN	mm	mm	mm	mm	mm	mm	kW	mm
PSN-63T2500	630	2500	2000	350	150	320	600	5.5	270013402000
PSN-80T2500	800	2500	2000	350	150	460	600	5.5	280014502450
PSN-100T3200	1000	3200	2700	400	200	480	600	7.5	380018002650
PSN-100T4000	1000	4000	3500	400	200	480	600	11	460018002650
PSN-125T3200	1250	3200	2700	400	200	480	600	11	380018002700
PSN-125T4000	1250	4000	3500	400	200	480	600	11	460018002700
PSN-160T3200	1600	3200	2700	450	200	480	600	15	380020502800
PSN-160T4000	1600	4000	3500	450	200	480	600	15	460020502800
PSN-200T3200	2000	3200	2700	450	200	480	600	18.5	380021002900
PSN-200T4000	2000	4000	3500	450	200	480	600	18.5	460021002900
PSN-200T5000	2000	5000	3900	450	200	540	600	18.5	560021002900
PSN-250T3200	2000	3200	2700	450	250	540	600	18.5	350022002900
PSN-250T4000	2500	4000	3500	450	250	540	600	22	430022002900
PSN-250T5000	2500	6000	4900	450	250	540	600	22	540022003100
PSN-300T3200	3000	3200	2700	500	250	570	600	22	350022003200
PSN-300T4000	3000	4000	3500	500	250	570	600	22	430025003400
PSN-300T5000	3000	5000	3900	500	250	570	600	22	540025003400
PSN-400T3200	4000	3200	2700	500	300	570	600	30	350027003500
PSN-400T4000	4000	4000	3500	500	300	610	600	30	430027003500
PSN-400T5000	4000	5000	3900	500	300	610	600	30	540027003500
PSN-500T4000	5000	4000	3500	500	320	610	600	37	430027003500
PSN-500T5000	5000	5000	3900	500	320	610	600	37	540027003500
PSN-500T6000	5000	6000	4900	500	320	610	600	37	640027003600
PSN-600T5000	6000	5000	3900	500	320	610	600	45	540033003900
PSN-600T6000	6000	6000	4900	500	320	610	600	45	640033003900
