Pressa a punto singolo di tipo chiuso ad alte prestazioni (JA31)

Panoramica
Prodotti correlati


Caratteristiche del prodotto

- La struttura saldata in acciaio di alta qualità del telaio ha una buona rigidità e precisione stabile.

- Lo scorrimento adotta un sistema di protezione idraulica contro i carichi eccessivi, che funziona in modo stabile, sicuro e affidabile per proteggere il stampo.

- L' dispositivo a frizione può essere connesso alla produzione automatizzata, garantendo

un'impressione stabile e migliorando l'efficienza della produzione.

- La forza nominale nel punto di capacità è grande, adatta per la forgiatura e il punzonamento precisi delle parti.

Parametro tecnico

Modello			JA31-125	JA31-160	JA31-200	JA31-250	JA31-315	JA31-400	JA31-500	JA31-630	JA31-800	JA31-1000
Pressione nominale dello scivolo		kN	1250	1600	2000	2500	3150	4000	5000	6300	8000	10000
Pressione nominale dello scivolo		mm	8	10	12	12	13	13	15	15	15	15
Corsa del Cursore		mm	165	180	210	250	250	270	320	350	350	380
Fissato		colpi/min	40	35	35	30	27	27	20	15	12	12
Altezza massima chiusa		mm	515	630	690	650	665	730	800	920	950	1040
Altezza massima chiusa		mm	90	90	120	125	125	125	130	150	150	160
Distanza tra le colonne		mm	745	770	830	900	900	960	1100	1250	1350	1500
Banco da lavoro Dimensione	Di	mm	820	880	950	1000	1100	1200	1300	1500	1600	1700
	in giro	mm	700	740	800	860	860	920	1050	1200	1350	1450
	Spessore	mm	115	130	140	150	165	180	200	220	1600	240
	Diametro	mm	180	220	240	280	300	300	300	375	1350	500
Fondo del Scorrimento	Di	mm	460	460	530	650	650	700	800	900	230	1100
Fondo del Scorrimento	in giro	mm	500	500	540	600	600	650	750	850	400	1050
Foro della staffa Dimensione	Diametro	mm	65	65	70	80	80	80	80	80	1000	/
Foro della staffa Dimensione	profondità	mm	85	85	90	110	110	120	140	160	950	/
- Esterno Dimensioni	Di	mm	1715	1860	2025	2245	2440	2515	2850	2585	/	2980
	in giro	mm	1915	2060	2215	2445	2685	2775	3365	4230	/	5570
	alto	mm	3515	3735	4135	4515	4615	4790	5400	6410	/	8675
Potenza del motore (fissa\/variabile)		kw	11-4P	15-4P	22-4P	30-4P	37-4P	45-4P	55-4P	55-4P	75-4P	90-4P
Peso		kg	8000	10100	15500	17817	24200	28240	44000	56900	/	/

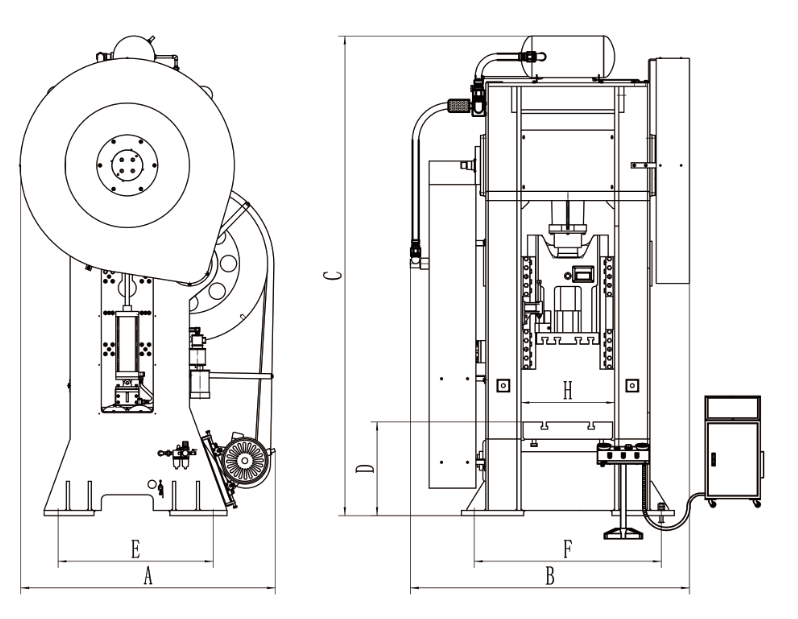

dimensioni della macchina


Specifiche	A	B	C	D	e	F	g
JA31-125	1715	1915	3515	800	1045	1310	745
JA31-160	1860	2060	3735	820	1075	1380	770
JA31-200	2025	2215	4135	820	1150	1520	830
JA31-250	2245	2445	4515	885	1440	1710	900
JA31-315	2440	2685	4615	900	1490	1800	900
JA31-400	2515	2775	4790	900	1500	1850	960
JA31-500	2850	3365	5400	950	1715	2120	1100
JA31-630	2585	4230	6410	1000	2310	2820	1250
JA31-800	-	-	-	-	-	-	-
JA31-1000	2980	5570	8675	1950	2900	3900	1600
