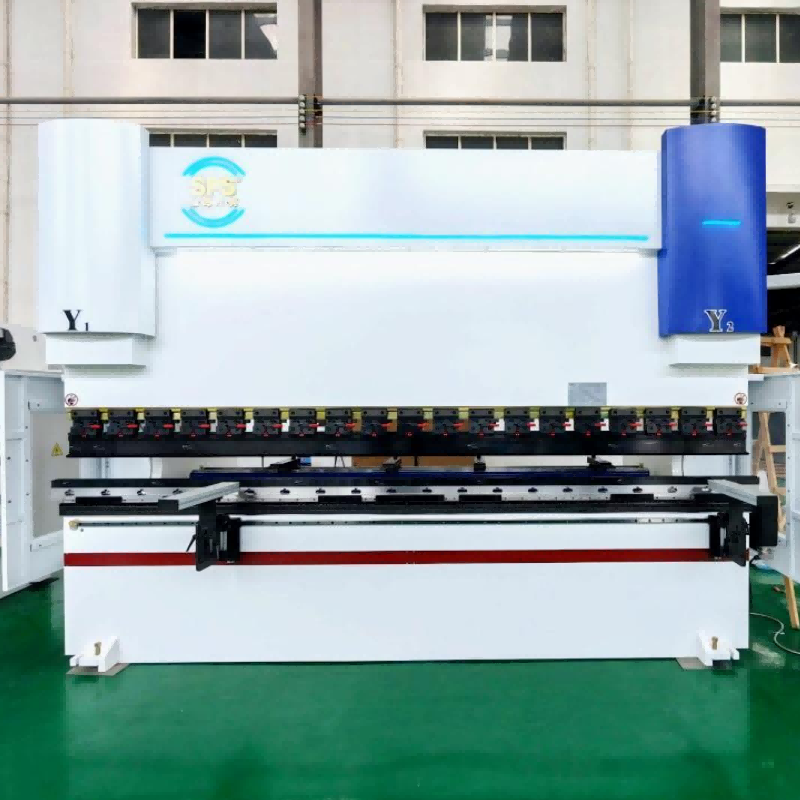

PSA CNC Press Brake DA53T

SPS ® PSA 시리즈 CNC 프레스 브레이크는 국제적으로 선진화된 전자-유압 비례 동기 제어 시스템을 채택하고 있으며, C자형 프레임에 두 개의 그레이팅 룰러가 설치되어 있습니다.

개요
관련 제품

图片 1.png

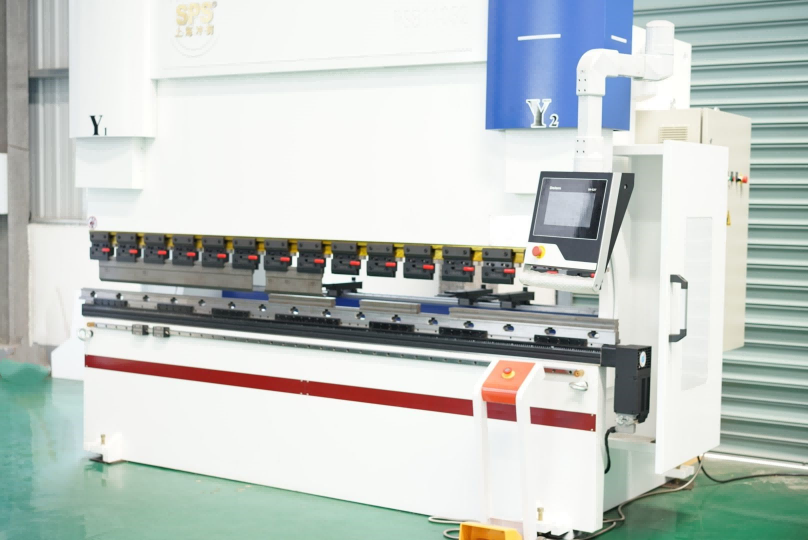

SPS ® PSA 시리즈 CNC 브레이크 누르면 국제적으로 선진적인 전기-하이드라울릭 비례 동기 제어 시스템을 채택하며, C자 프레임에 두 개의 광학 자를 설치합니다. 광학 자, CNC 시스템 및 비례 밸브는 폐루프 서보 제어 시스템을 구성하여 슬라이더의 속도와 위치를 정확히 제어합니다.

PSA 시리즈 CNC 프레스 브레이크는 주로 가압 실린더에 의해 작동하여 슬라이더를 움직여 알갱이를 위아래로 움직입니다. 기계는 통합 구조를 가지고 있으며 프레임은 용접되어 제조 및 설치가 쉽습니다. 전체 기계는 좋은 경직성과 높은 강도를 가지고 있습니다.

표준 구성 요소

● 10.1" Delem DA53T 제어 장치	● 대만 HIWIN 볼 스크류 및 리니어 가이드 레일
● Y1, Y2, X, R 및 V 크라운	● 독일 EMB 파이프 커넥터
● 독일 지멘스 메인 모터	● 이중 선형 가이드 레일의 이동식 정지 손가락
● 독일 보쉬-렉스로스 비례 밸브	● 일본 NOK 씰링
● 프랑스 슈나이더 전기	● 한국 비상 정지 버튼이 있는 발 페달
● 미국 퍼스트/써니 오일 펌프	● 빠르고 쉬운 공구 교체 시스템
● 스페인 파고르 그레이팅 자	● SPS 그룹 고정밀 펀치 및 다이
● 에스튠 서보 모터 및 드라이버	● 측면 및 후면 안전 펜스

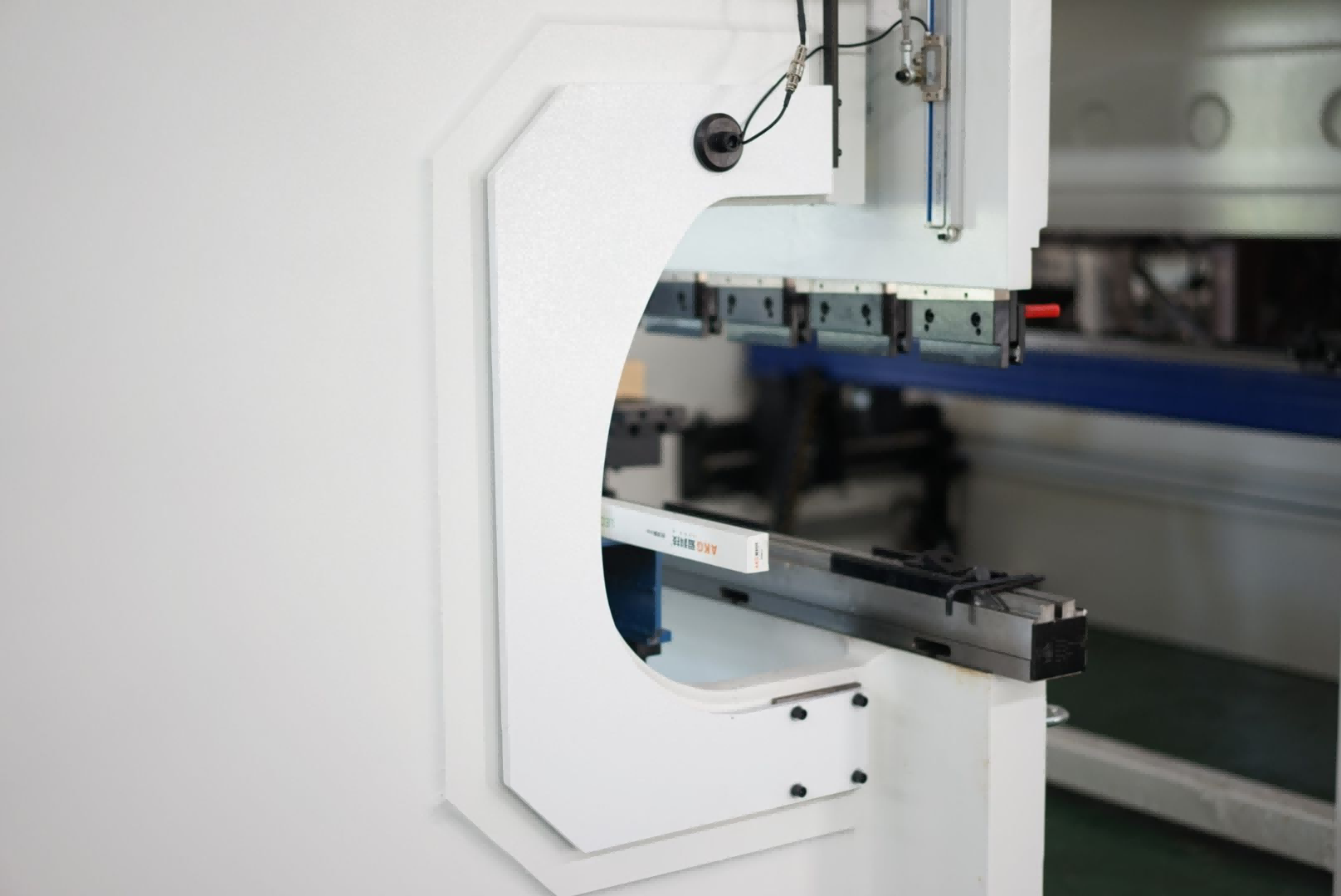

목구멍 깊이

SPS 독특한 C형 프레임 디자인

图片 2.png

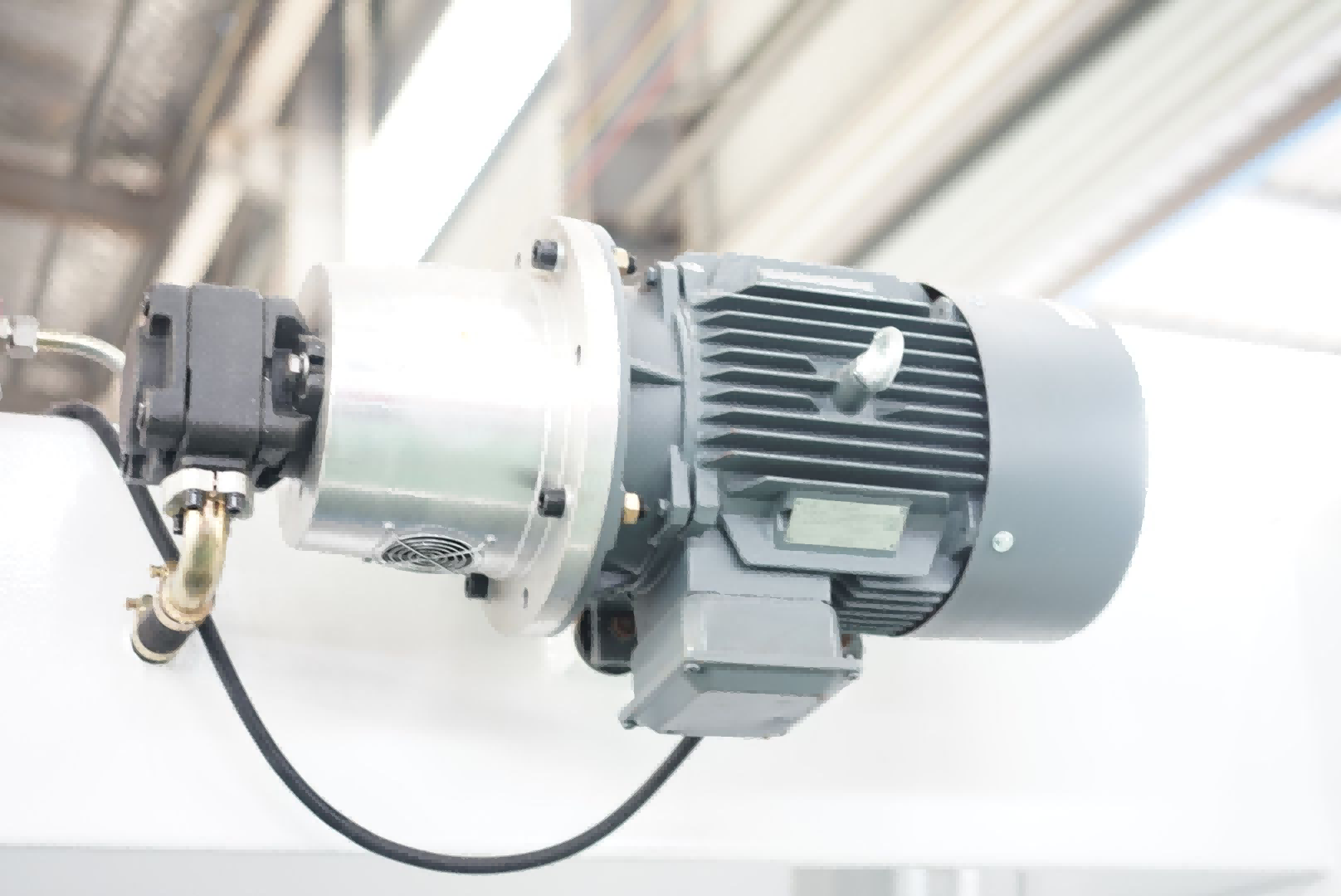

지멘스 메인 모터

독일 Siemens 원래 메인 모터, 서보 메인 모터는 선택 사항입니다.

图片 3.png

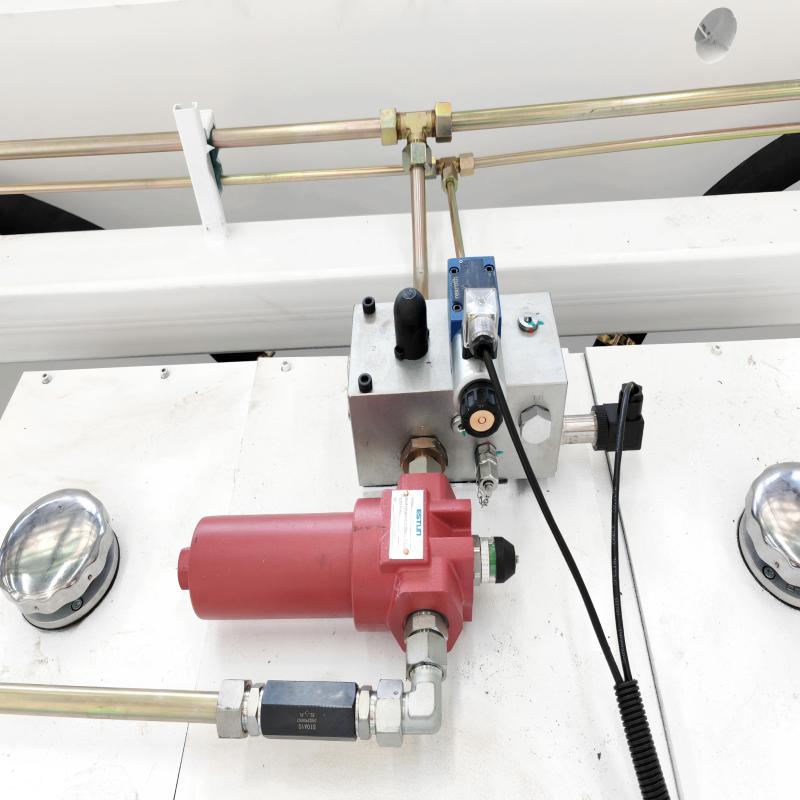

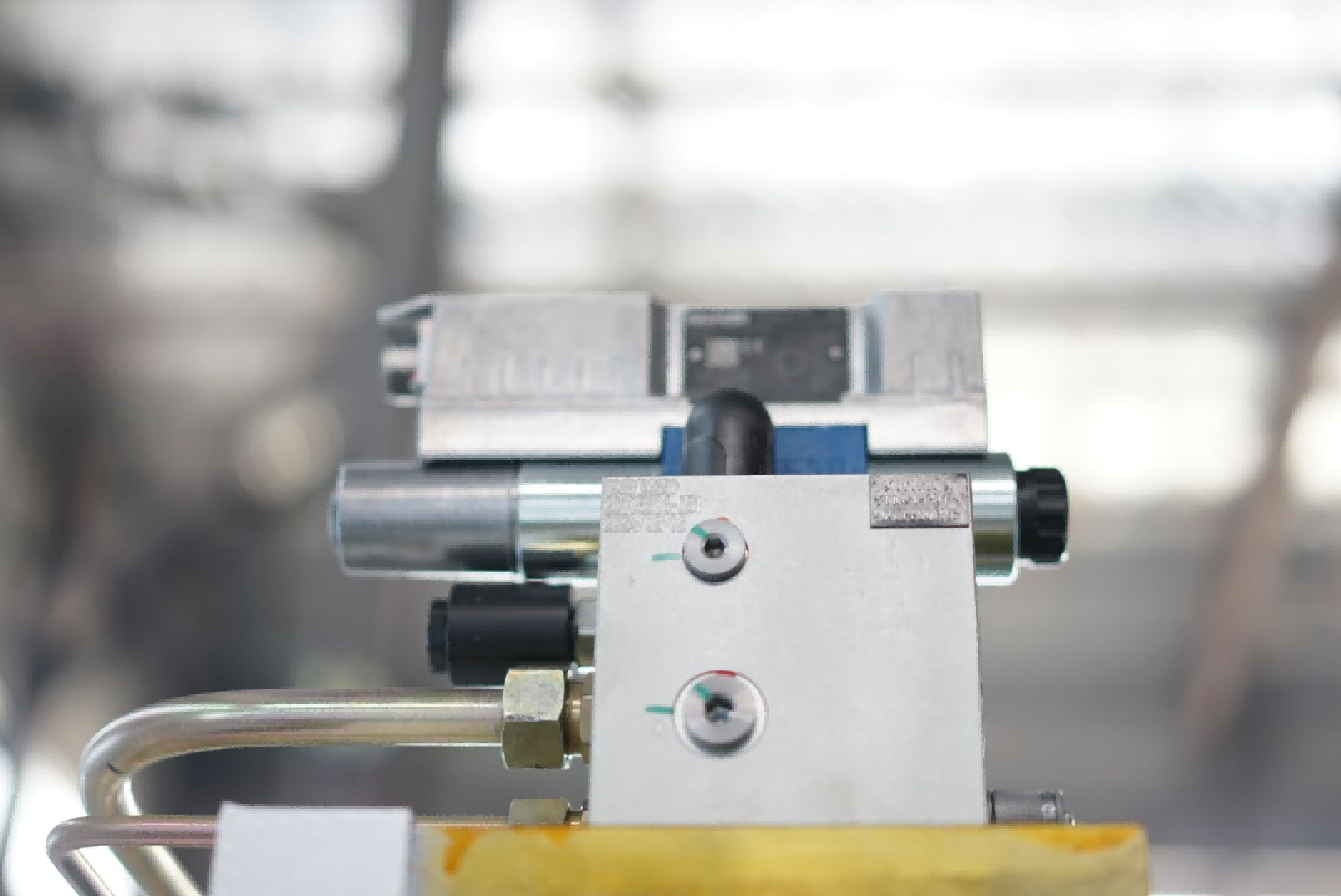

Bosch Rexroth 밸브

독일 원래 비례 동기 밸브

图片 4.png

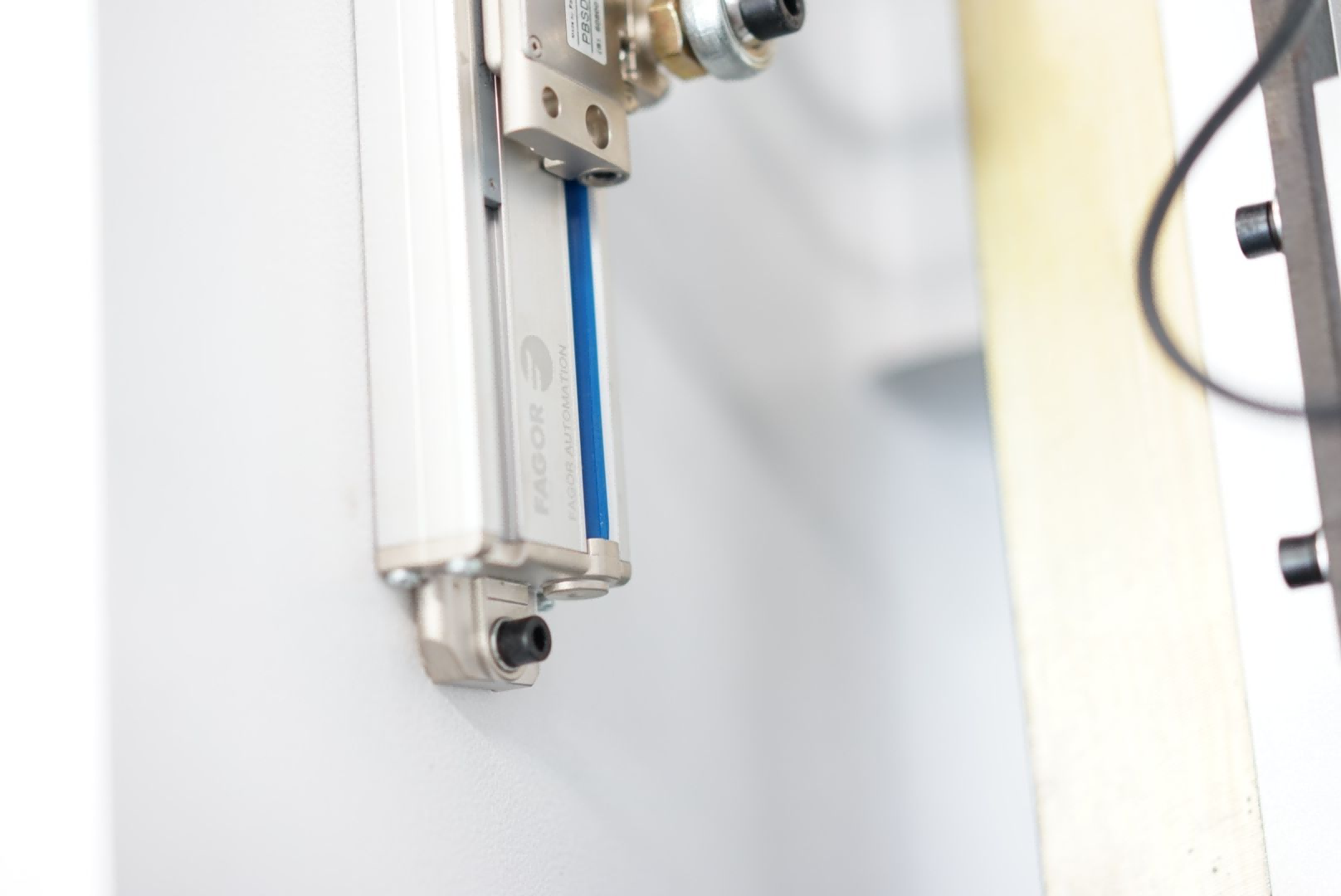

그레이팅 눈금자

프랑스 Fagor 그레이팅 눈금자

图片 5.png

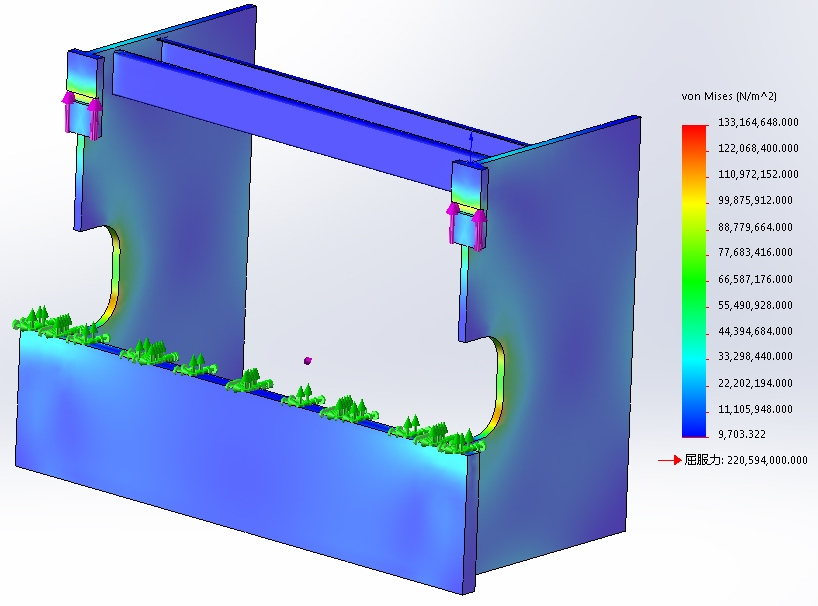

FEA 및 응력 분석

합리적인 프레임 변형과 높은 강도를 보장하기 위해 사용되는 CAE 소프트웨어 SOLIDWORKS. 슬라이더는 전체적으로 풀림 처리되고 고정밀로 가공되어 오랜 시간 동안 안정적인 정밀도를 보장할 수 있습니다.

图片 6.png

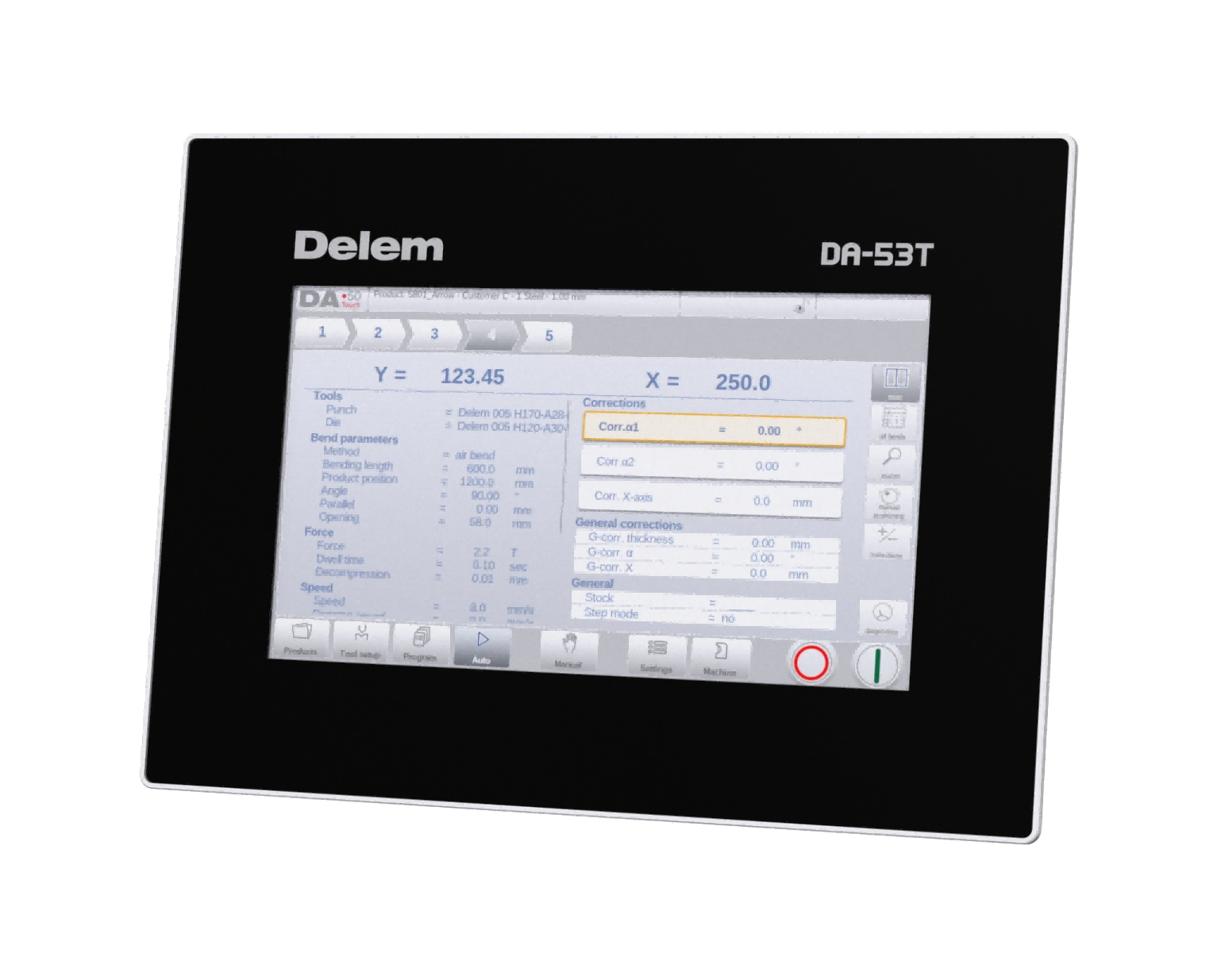

Delem DA53T 제어 유닛

"핫키" 터치 내비게이션

10.1" 고해상도 컬러 TFT

최대 4축 (Y1, Y2 + 2 보조 축)

크라운 제어

공구 / 재료 / 제품 라이브러리

서보 및 주파수 인버터 제어

탄덤링크 (옵션)

USB 메모리 스틱 인터페이싱

프로파일-T 오프라인 소프트웨어

图片 7.png

SPS® 자동 크라운 테이블

작업대는 작업대와 슬라이더의 변형을 보상하여 작업물의 정확성을 보장하기 위한 변형 보상 메커니즘이 장착되어 있습니다. 조정 방법은 주로 사용자가 처리 중인 작업물의 실제 각도 오차에 따라 CNC 시스템에 값을 입력하는 것이며, CNC 시스템은 자동으로 보상을 조정합니다.

图片 8.png

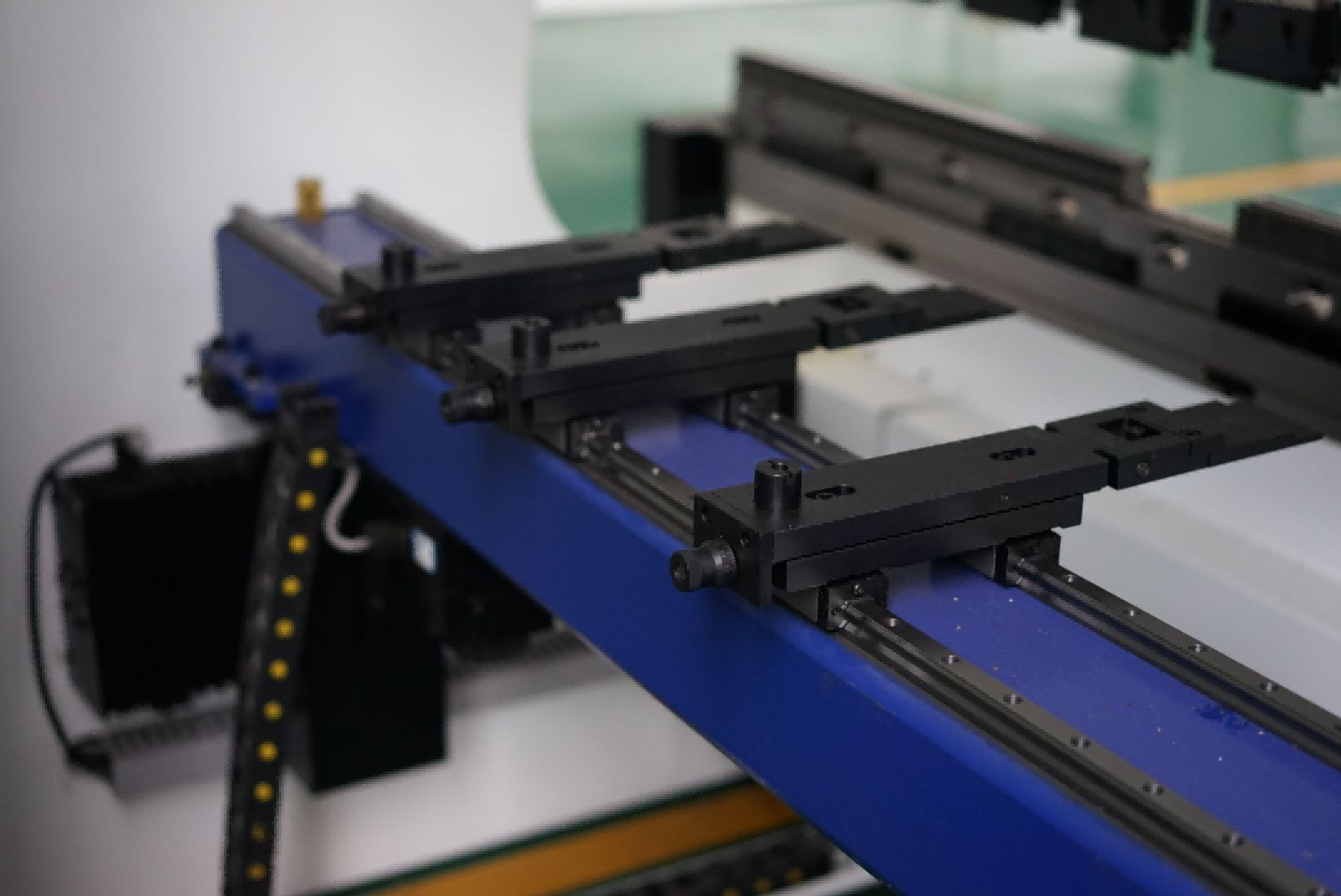

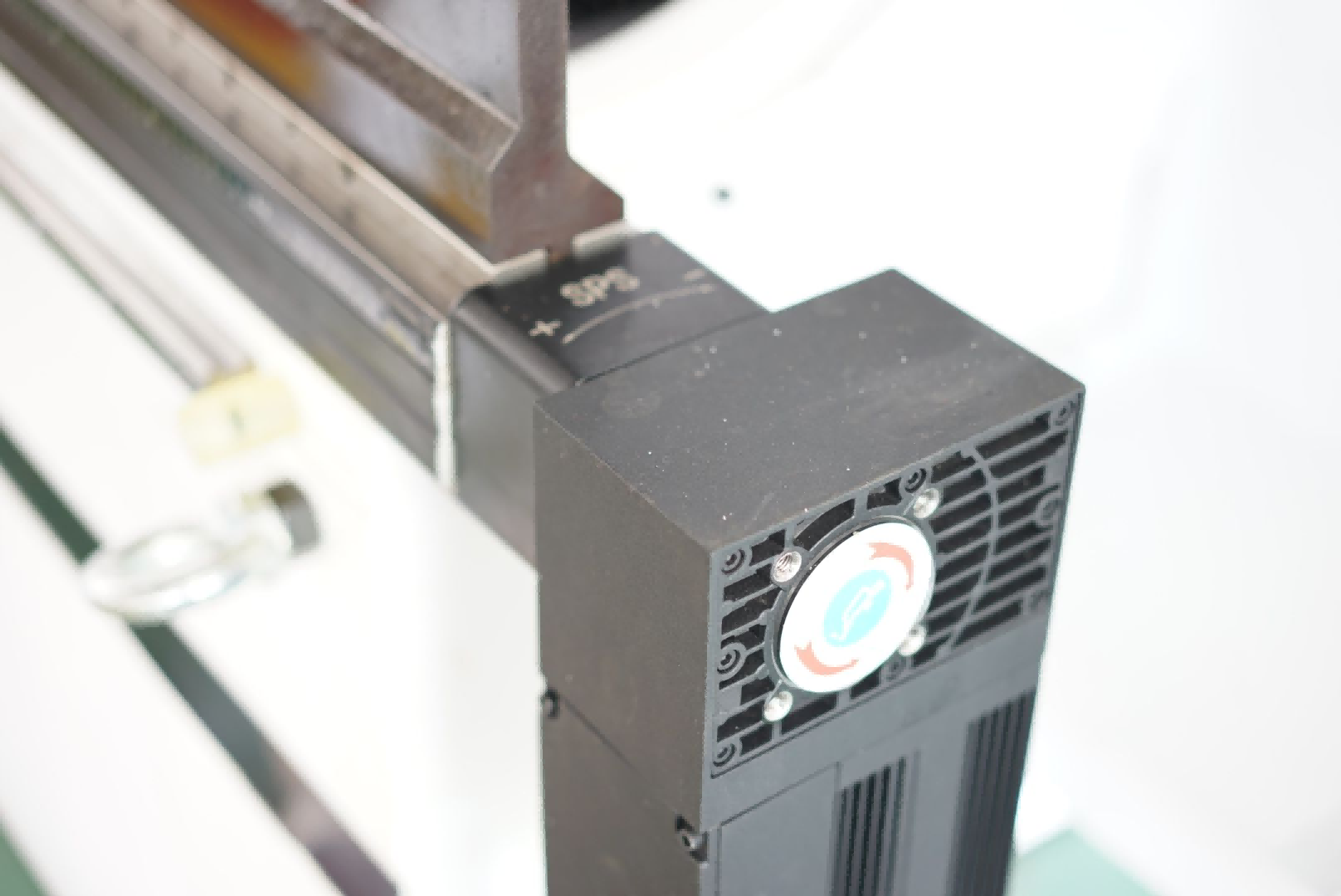

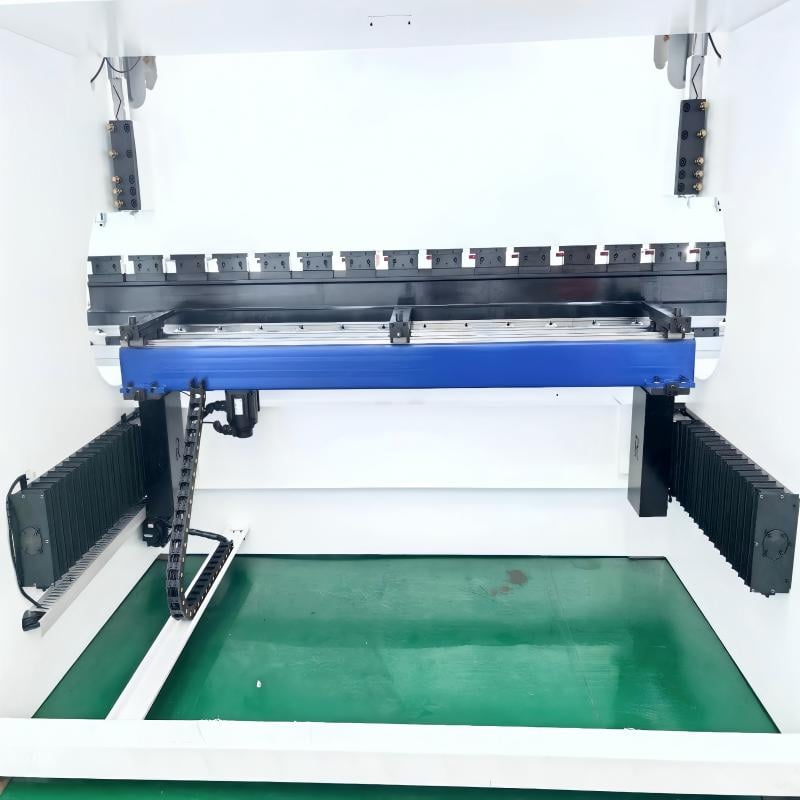

SPS® 2축 백게이지--X+R

PSA CNC 프레스 브레이크 백게이지는 볼 스크류, 리니어 가이드 레일 및 조정 가능한 스톱퍼 핑거로 조립됩니다.

CNC X축과 R축이 표준으로 장착되어 있습니다. X축 이동 거리는 0-600mm입니다. 스탑퍼 빔에는 3개의 스탑퍼가 있으며, 그 중 두 개는 재료 폭에 따라 수동으로 좌우로 이동시켜 재료를 정지시키고, 수동 미세 조정 구조를 가지고 있습니다. 후방 스탑퍼 빔은 소성 열처리가 되어 있어 갠트리 가공 센터 가공에 적합하며, 안정성이 좋고 정밀도가 높습니다.

선택적 구성 요소

● DA53TX 2D 프로그래밍

● 에스튠 서보 메인 모터

● 이탈리아 DSP 레이저 보호

● 자동 구부리기 추종 장치 지원

● 굽힘 각도 측정

● CE 경제형 라이트 커튼

● 고정밀 다중 V 다이

● WILA 유압 클램핑 시스템

● WILA 공구 및 작업대 시스템

● DA53TX, DA58T, DA66T, DA66S, DA69T, CT8, CT12, CT15

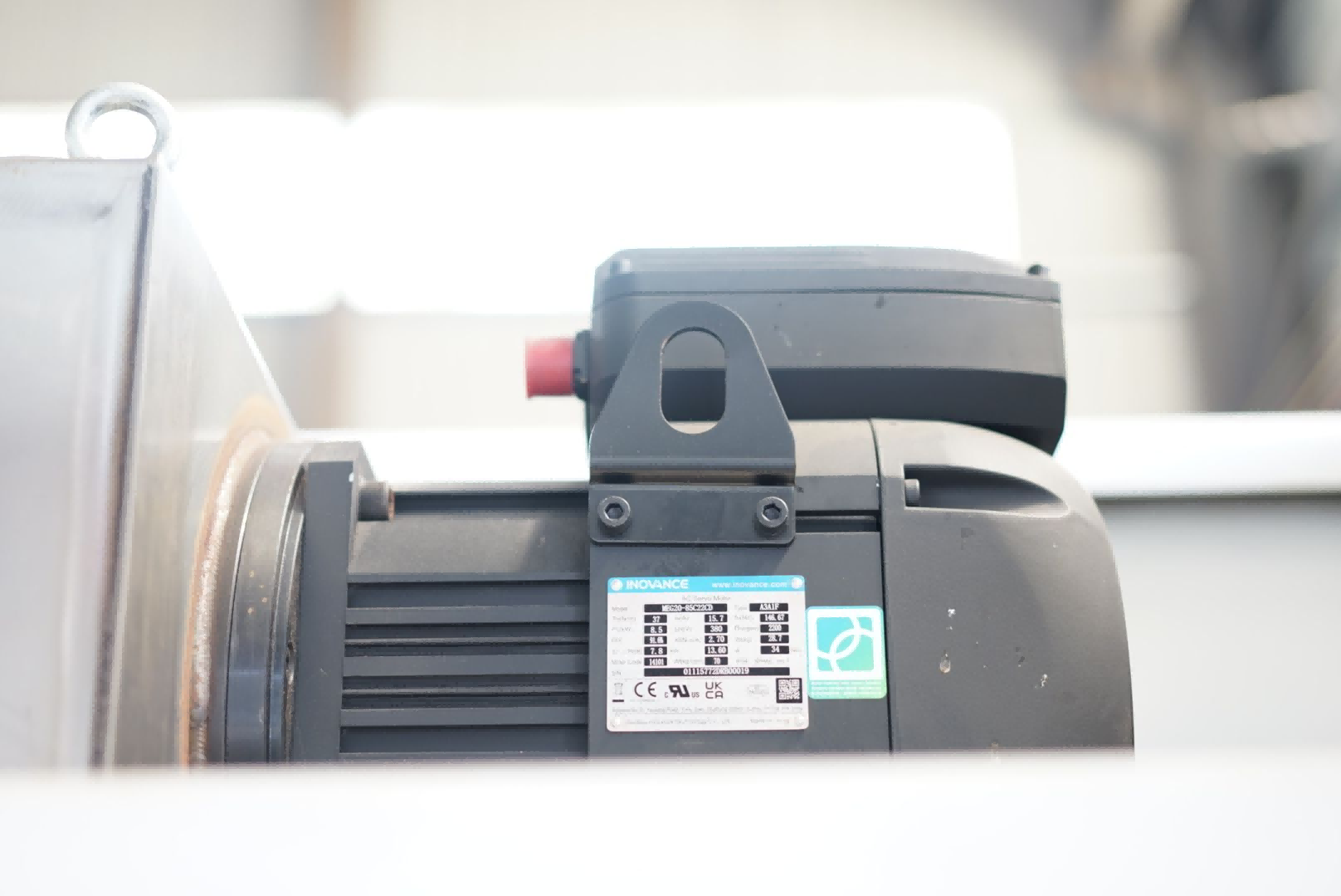

서보 메인 모터

Siemens 모터 대신 Estun 또는 Innovance 서보 메인 모터를 선택할 수 있습니다.

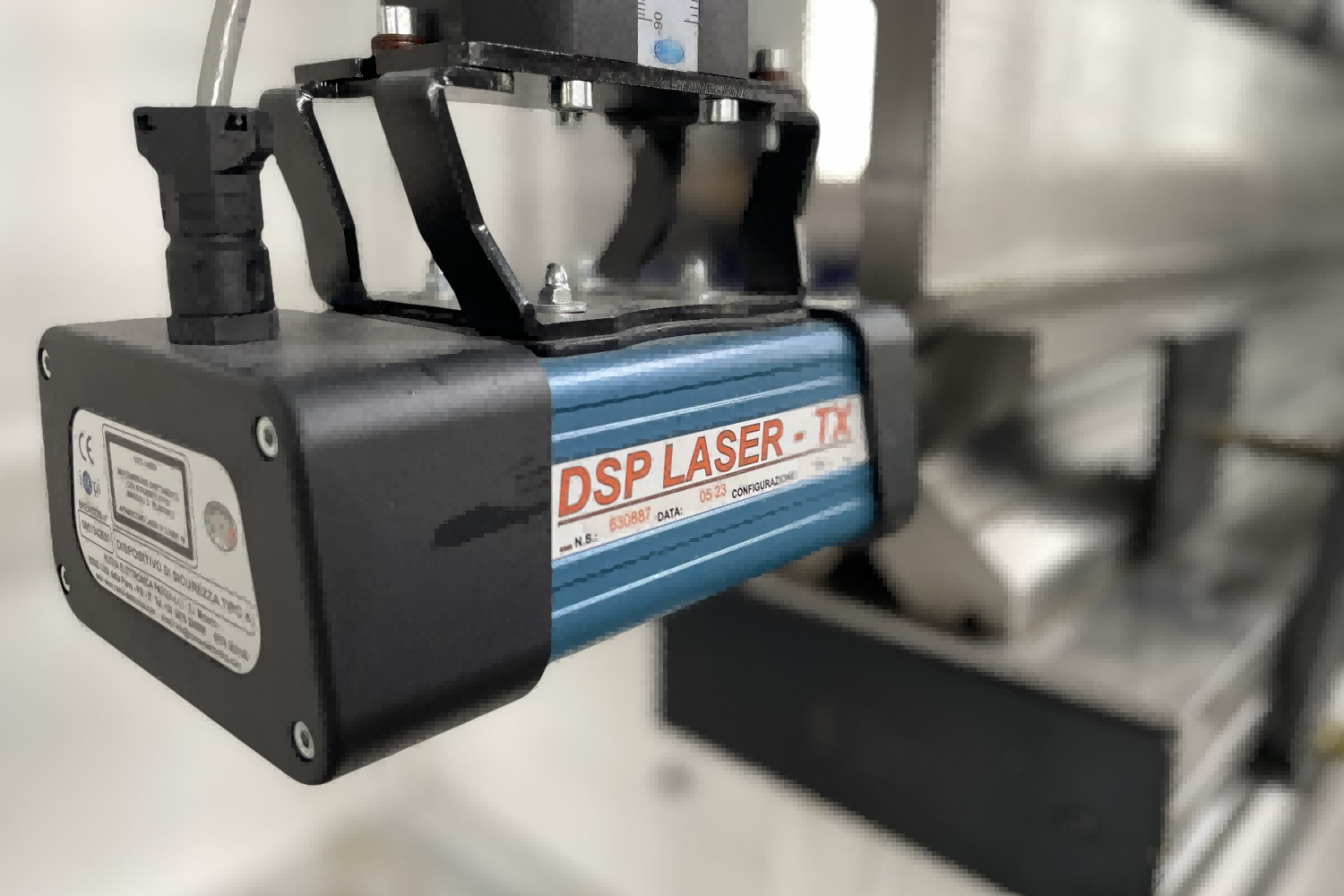

DSP 레이저 보호

유럽 CE 표준, 보호 등급 IP65, 안전 수준 CAT.4 및 SIL3에 도달

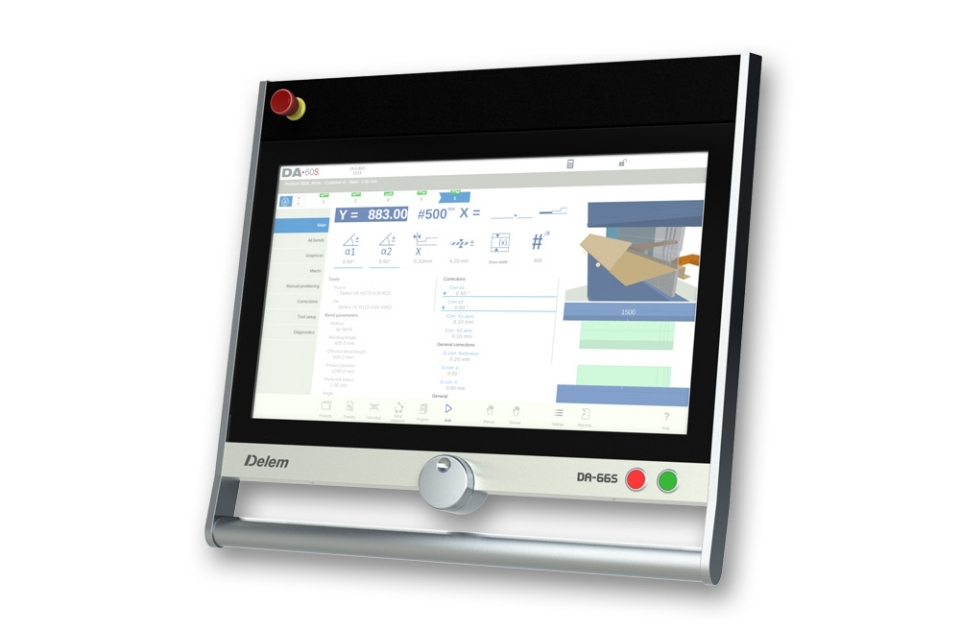

CNC 컨트롤러

SPS는 귀하의 선호에 따라 Delem, Cybelec, Esa 및 기타 컨트롤러의 전체 라인 제어 시스템을 제공합니다.

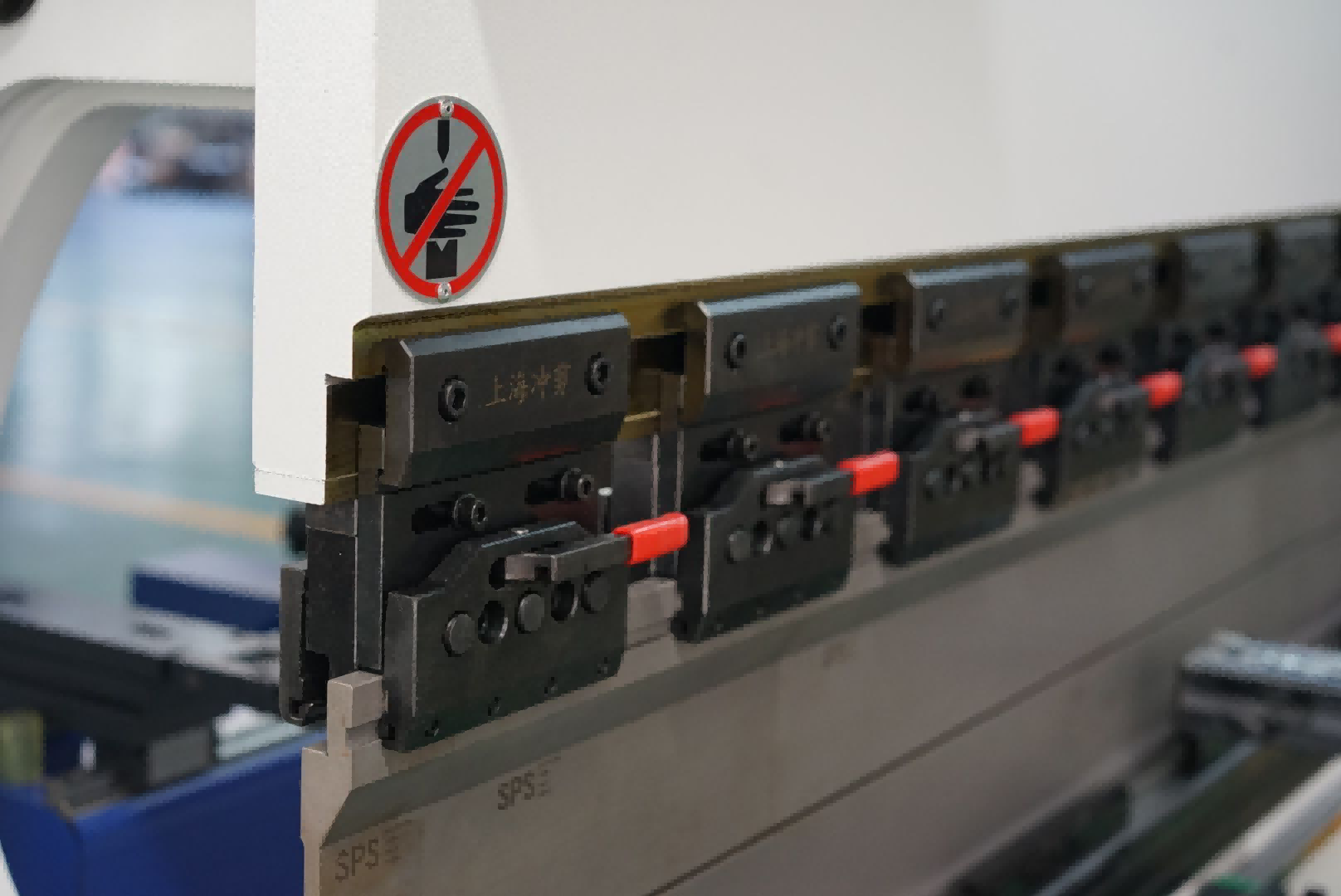

간편하고 빠른 클램핑

우리는 Wila, Amada 및 더블 사이드 패스트 클램핑 시스템을 공급합니다.

기술 매개변수

모델	굽힘 압력	굽힘 길이	폴로 거리	목구멍 깊이	슬라이드 스트로크	최대 개방 높이	백게이지 이동	주 모터	치수
모델	KN	mm	mm	mm	mm	mm	mm	KW	mm
PSA-63T2500	630	2500	2000	350	150	320	600	5.5	270013402000
PSA-80T2500	800	2500	2000	350	150	460	600	5.5	280014502450
PSA-110T3200	1100	3200	2700	400	200	480	600	7.5	380018002650
PSA-110T4000	1100	4000	3500	400	200	480	600	11	460018002650
PSA-130T3200	1300	3200	2700	400	200	480	600	11	380018002700
PSA-130T4000	1300	4000	3500	400	200	480	600	11	460018002700
PSA-170T3200	1700	3200	2700	450	200	480	600	15	380020502800
PSA-170T4000	1700	4000	3500	450	200	480	600	15	460020502800
PSA-220T3200	2200	3200	2700	450	200	480	600	18.5	380021002900
PSA-220T4000	2200	4000	3500	450	200	480	600	18.5	460021002900
PSA-220T5000	2200	5000	3900	450	200	540	600	18.5	560021002900
PSA-250T3200	2500	3200	2700	450	250	540	600	18.5	350022002900
PSA-250T4000	2500	4000	3500	450	250	540	600	22	430022002900
PSA-250T5000	2500	6000	4900	450	250	540	600	22	540022003100
PSA-320T3200	3200	3200	2700	500	250	570	600	22	350022003200
PSA-320T4000	3200	4000	3500	500	250	570	600	22	430025003400
PSA-320T5000	3200	5000	3900	500	250	570	600	22	540025003400
PSA-400T3200	4000	3200	2700	500	300	570	600	30	350027003500
PSA-400T4000	4000	4000	3500	500	300	610	600	30	430027003500
PSA-400T5000	4000	5000	3900	500	300	610	600	30	540027003500
PSA-500T4000	5000	4000	3500	500	320	610	600	37	430027003500
PSA-500T5000	5000	5000	3900	500	320	610	600	37	540027003500
PSA-500T6000	5000	6000	4900	500	320	610	600	37	640027003600
PSA-600T5000	6000	5000	3900	500	320	610	600	45	540033003900
PSA-600T6000	6000	6000	4900	500	320	610	600	45	640033003900
