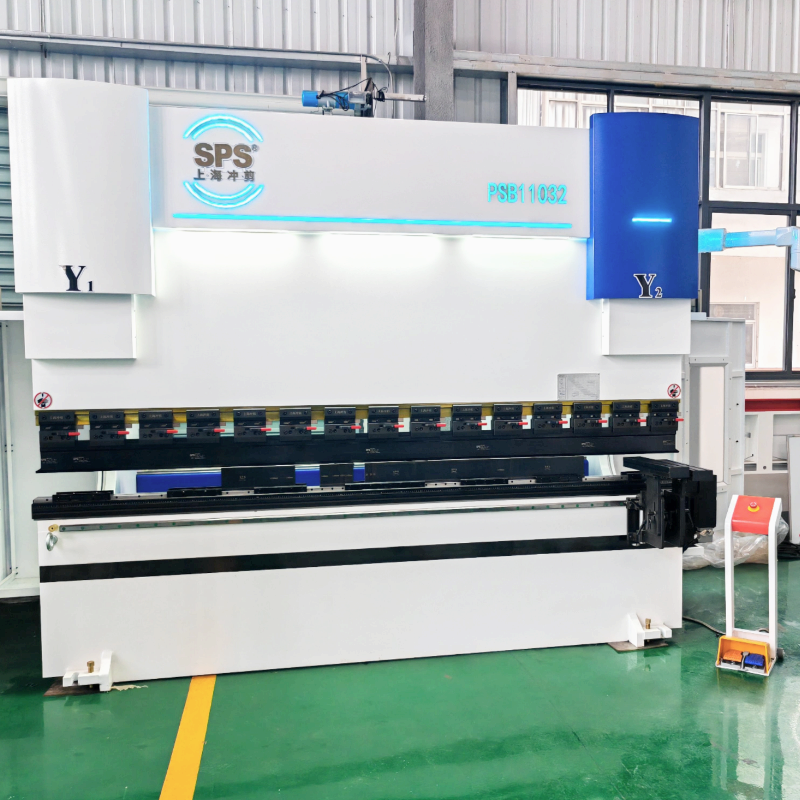

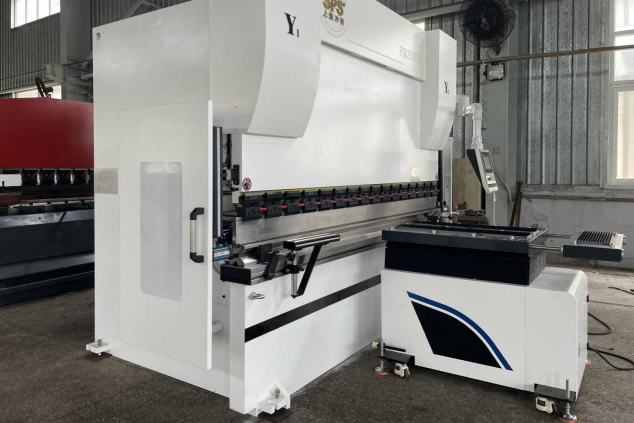

Prensa de Freio CNC Servo PSB

SPS® PSB Servo CNC Press Brake adota o sistema de controle proporcional síncrono Bosch-Rexroth, com duas réguas de grades instaladas no quadro em formato de C.

Visão geral
Produtos Relacionados

图片 2.png

SPS® PSB Servo CNC Pressione o freio adota o sistema de controle sincronizado proporcional da Bosch-Rexroth, com duas réguas de grade instaladas no quadro em formato de C. A régua de grade, o sistema CNC e a válvula proporcional formam um sistema de controle servo de malha fechada para controlar com precisão a velocidade e a posição do deslizante.

O freio de pressão PSB® CNC adota o motor principal Servo da Innovance/Estun em vez do motor principal da Siemens. O fornecimento de óleo na demanda, reduz o desbordamento e economia de energia 30 ~ 40%, prolongar a vida das peças hidráulicas, reduzir o vazamento de óleo e problema hidráulico, fácil de usar e manutenção. Ao mesmo tempo, o motor principal do servo funciona com baixo ruído, melhorando o ambiente de trabalho.

● Unidade de Controle Delem DA53T de 10,1"	● Parafuso de Esfera e Guia Linear HIWIN de Taiwan
● Y1, Y2, X, R e V Coroamento	● Conector de Tubo EMB da Alemanha
● Estun/Innovance Servo Motor Principal	● Dedos de Parada Móveis em Guia Linear Dupla
● Válvula Proporcional Bosch-Rexroth da Alemanha	● Vedações NOK do Japão
● Schneider Electrics da França	● Pedal de Pé da Coreia com Botão de Parada de Emergência
● Bomba de Óleo First/Sunny dos EUA	● Sistema de Troca de Ferramentas Rápido e Fácil
● Régua de Raspagem Fagor da Espanha	● Punch e Matriz de Alta Precisão do Grupo SPS
● Motor e Driver Estun	● Cerca de Segurança Lateral e Traseira

Componentes Padrão

Profundidade da garganta

Design exclusivo de estrutura tipo C da SPS

Motor Principal Servo

Inovação ou Estun servomotor principal de série

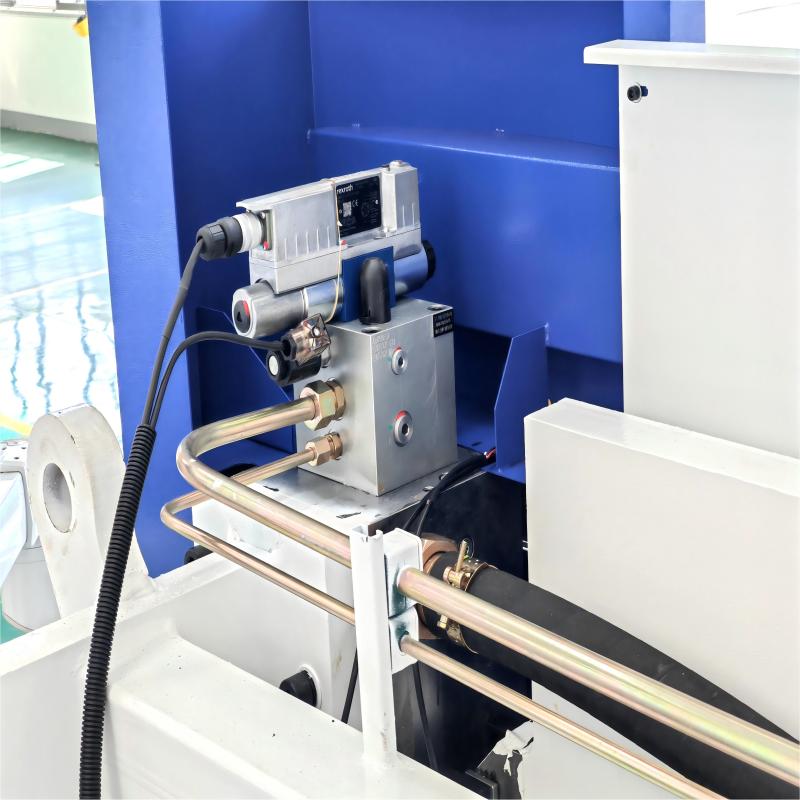

Válvula Bosch Rexroth

Válvula síncrona proporcional original da Alemanha

Régua de Gravação

Régua de gravação Fagor da França

Análise FEA e de Estresse O software CAE SOLIDWORKS é utilizado para garantir uma deformação razoável do quadro e alta resistência. O deslizante é recozido como um todo e processado como um todo com alta precisão, o que pode garantir precisão estável por um longo tempo.

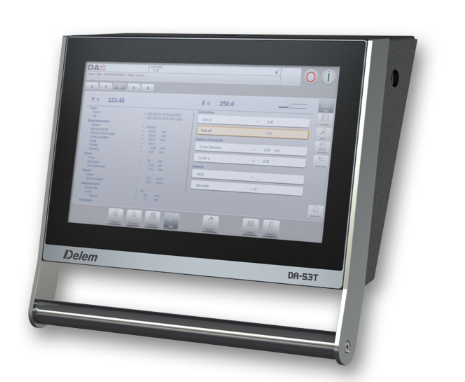

Unidade de Controle Delem DA53T Navegação por toque "Hot-key" TFT colorido de alta resolução de 10,1" Até 4 eixos (Y1, Y2 + 2 eixos auxiliares) Controle de Coroamento Biblioteca de ferramentas / materiais / produtos Controle de servo e inversor de frequência TandemLink (opção) Interface de pen drive USB Software Profile-T offline
Mesa de Coroamento Automático SPS® A bancada de trabalho está equipada com um mecanismo de compensação de deflexão para compensar a deformação da bancada e do deslizador, garantindo a precisão da peça trabalhada. O método de ajuste consiste principalmente em o usuário inserir um valor no sistema CNC com base no erro angular real da peça sendo processada, e o sistema CNC ajustará automaticamente a compensação.

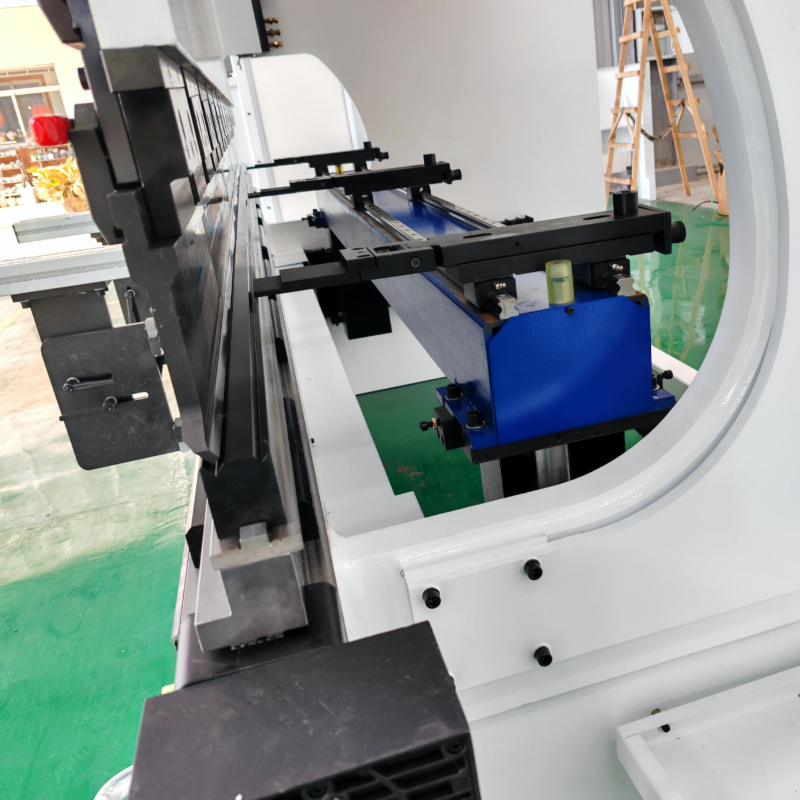

SPS® 2 Eixos Medidor de Fundo--X+R O Medidor de Fundo do Prensa CNC PSA é montado por parafuso de esfera, guia linear e dedo de parada ajustável. É equipado com eixo X e eixo R CNC como padrão. A curso do eixo X é de 0-600mm. Existem 3 peças de paradores na viga paradora, duas das quais podem ser movidas manualmente para a esquerda e para a direita para parar o material de acordo com diferentes larguras de material, e possui uma estrutura de ajuste fino manual. A viga paradora traseira é submetida a revenimento e é adequada para centros de usinagem de portal, com boa estabilidade e alta precisão.

Componentes Opcionais

● DA53TX Programação 2D

● Estun Servo Motor Principal

● Proteção a Laser DSP da Itália

● Seguidor de Dobragem Automático Suporte

● Medição do Ângulo de Dobragem

● Cortina de Luz Econômica CE

● Matriz em V de Alta Precisão

● Sistema de Fixação Hidráulica WILA

● Sistema de Ferramentas e Mesa de Trabalho WILA

● DA53T, DA58T, DA66T, DA66S, DA69T, CT8, CT15

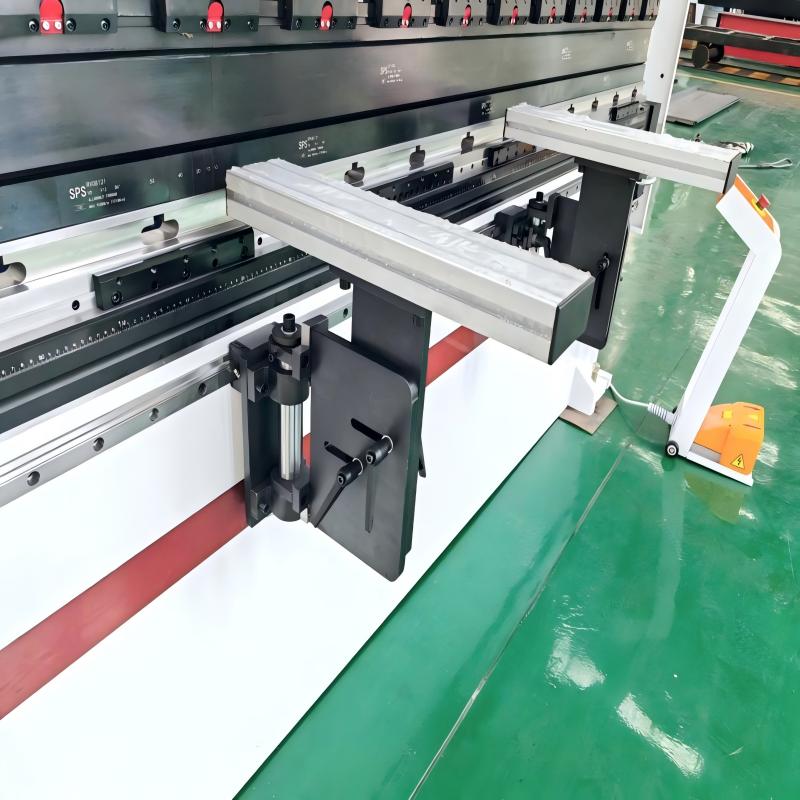

Seguidor de curvatura automática

Adequado para vários trabalhos de dobra de chapas em larga escala, reduzindo a carga de trabalho dos operadores e melhorando a eficiência e precisão

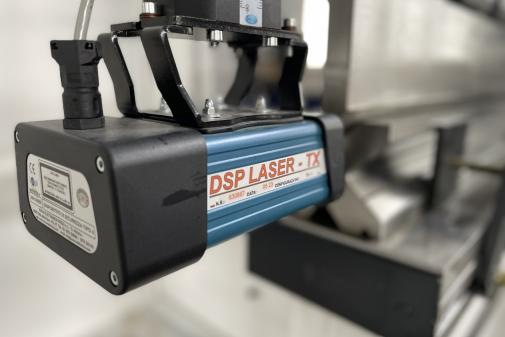

Proteção a Laser DSP

Padrão CE da Europa, grau de proteção IP65, nível de segurança atinge CAT.4 e SIL3

Controlador CNC

A SPS oferece um sistema de controle completo de Delem, Cybelec, Esa e outros controladores de acordo com sua preferência.

Fixação Rápida e Fácil

Fornecemos Wila, Amada e o Sistema de Clamagem Rápida Duplo Lado.

Parâmetros técnicos

Modelo	Pressão de Dobragem	Comprimento de Dobragem	Distância do Polo	Profundidade da garganta	Cursos do Deslizamento	Altura Máxima de Abertura	Curso do Medidor de Fundo	Motor Principal Servo	Dimensão
Modelo	kN	mm	mm	mm	mm	mm	mm	kW	mm
PSB-63T2500	630	2500	2000	350	150	320	600	6	270013402000
PSB-80T2500	800	2500	2000	350	150	460	600	8.7	280014502450
PSB-110T3200	1100	3200	2700	400	200	480	600	7.5	380018002650
PSB-110T4000	1100	4000	3500	400	200	480	600	10.8	460018002650
PSB-130T3200	1300	3200	2700	400	200	480	600	10.8	380018002700
PSB-130T4000	1300	4000	3500	400	200	480	600	10.8	460018002700
PSB-170T3200	1700	3200	2700	450	200	480	600	13.2	380020502800
PSB-170T4000	1700	4000	3500	450	200	480	600	13.2	460020502800
PSB-220T3200	2200	3200	2700	450	200	480	600	16.7	380021002900
PSB-220T4000	2200	4000	3500	450	200	480	600	16.7	460021002900
PSB-220T5000	2200	5000	3900	450	200	540	600	16.7	560021002900
PSB-250T3200	2500	3200	2700	450	250	540	600	16.7	350022002900
PSB-250T4000	2500	4000	3500	450	250	540	600	16.7	430022002900
PSA-250T5000	2500	6000	4900	450	250	540	600	16.7	540022003100
PSA-320T3200	3200	3200	2700	500	250	570	600	22	350022003200
PSA-320T4000	3200	4000	3500	500	250	570	600	22	430025003400
PSA-320T5000	3200	5000	3900	500	250	570	600	22	540025003400
PSA-400T3200	4000	3200	2700	500	300	570	600	30	350027003500
PSA-400T4000	4000	4000	3500	500	300	610	600	30	430027003500
PSA-400T5000	4000	5000	3900	500	300	610	600	30	540027003500
PSA-500T4000	5000	4000	3500	500	320	610	600	37	430027003500
PSA-500T5000	5000	5000	3900	500	320	610	600	37	540027003500
PSA-500T6000	5000	6000	4900	500	320	610	600	37	640027003600
PSA-600T5000	6000	5000	3900	500	320	610	600	45	540033003900
PSA-600T6000	6000	6000	4900	500	320	610	600	45	640033003900
