PSA CNC Press Brake DA58T
تستخدم مكبس الفرامل CNC من سلسلة SPS ® PSA نظام التحكم المتزامن النسبي الكهروهيدروليكي المتقدم دوليًا، مع تركيب مقياسين شبكيين على الإطار على شكل حرف C.
- نظرة عامة
- المنتجات ذات الصلة

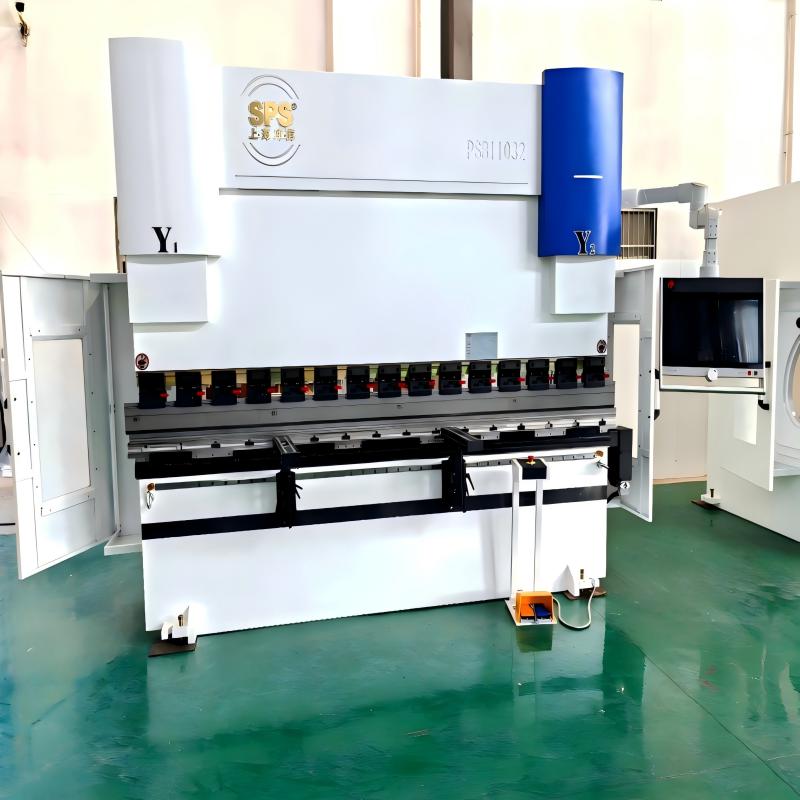

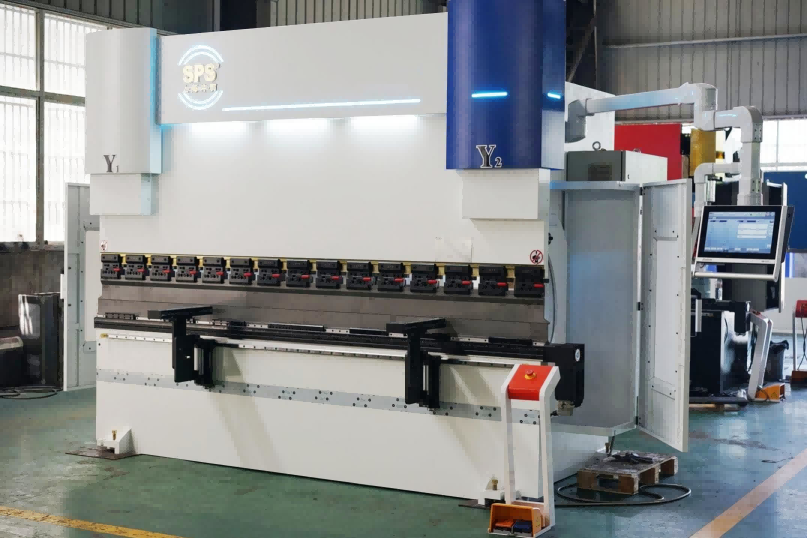

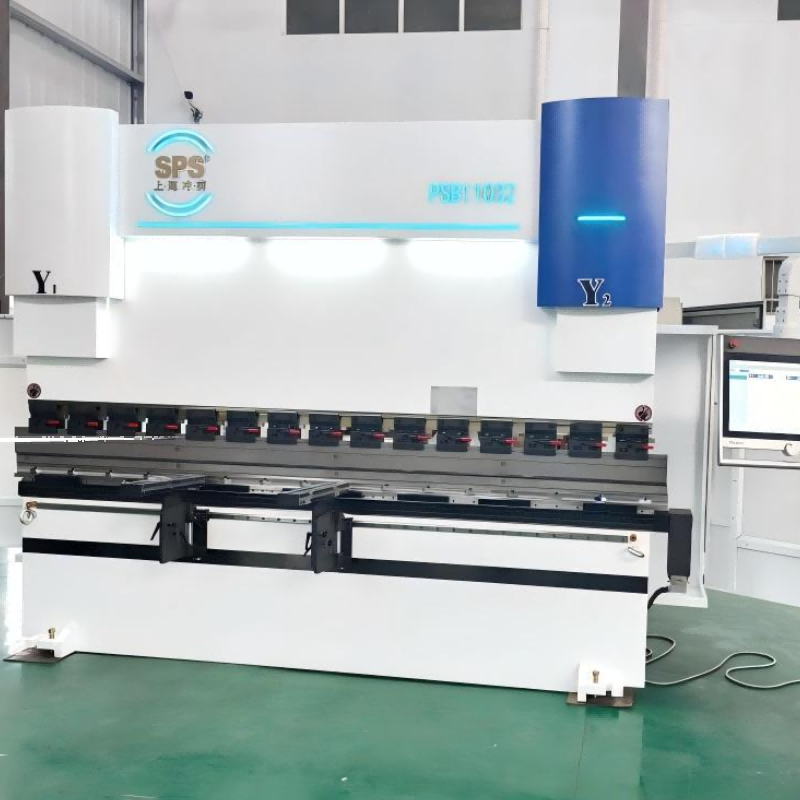

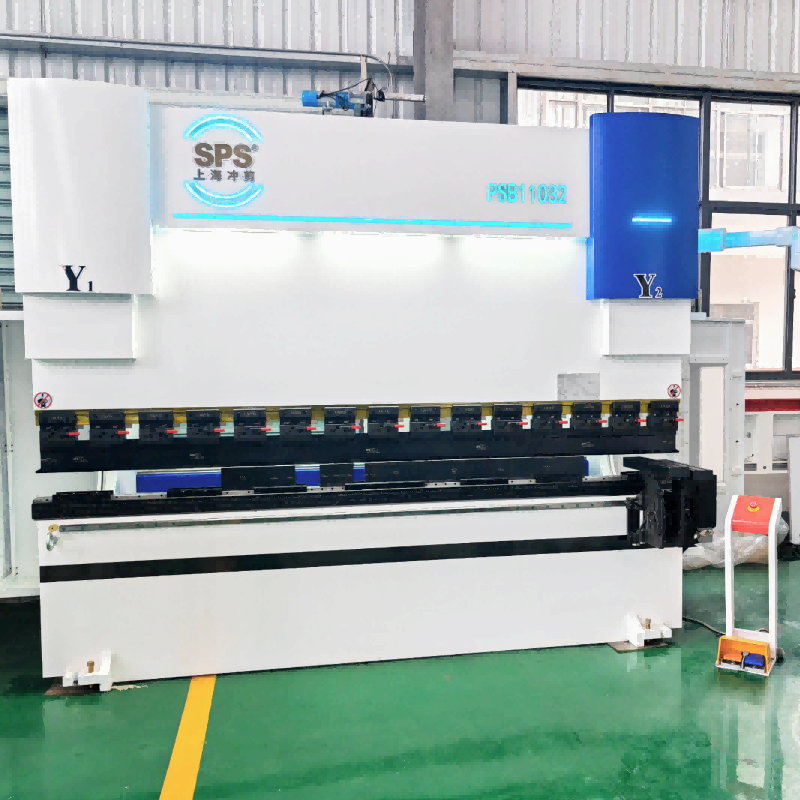

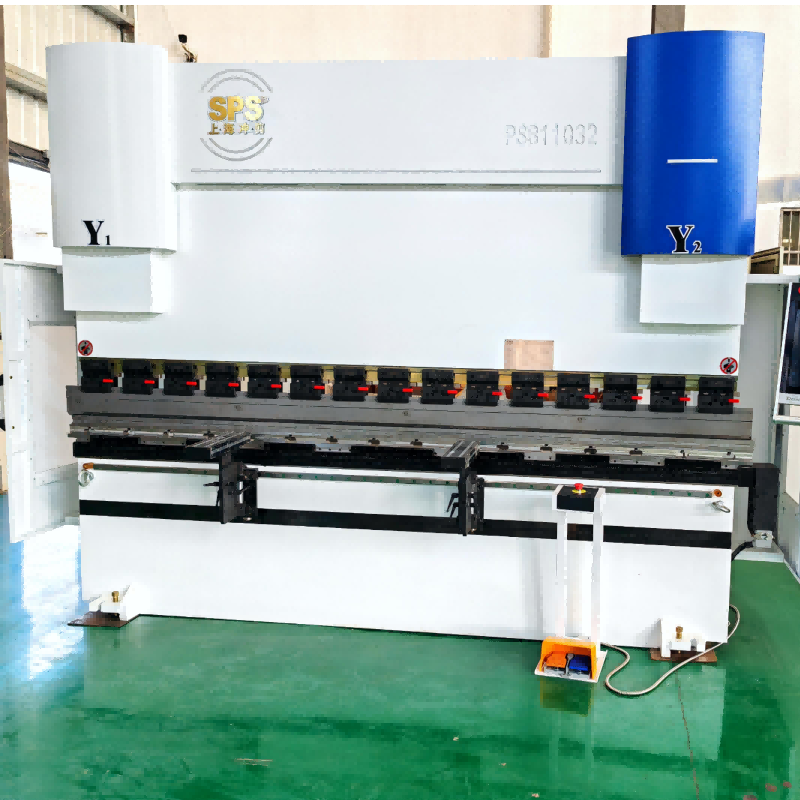

SPS ® PSA Series CNC مكابح الضغط تستخدم نظام التحكم المتزامن الكهربائي-الهيدروليكي النسبي المتقدم عالميًا، مع وجود قائمتين مقطعيتين مثبتتين على الإطار C-Shape. يشكل القائمة المقطعية، نظام التحكم العددي Delem DA58T والصمام التناسبي من شركة Rexroth الألمانية نظام تحكم خدمي دائري لضبط سرعة ومكان الشريحة بدقة.
يتم تشغيل سلسلة PSA CNC Press Brake بشكل رئيسي بواسطة أسطوانة هيدروليكية لدفع المتحرك لتحريك القالب صعودا وهبوطا. الجهاز له بنية متكاملة ويتم لحام الإطار ، والذي يسهل تصنيعه وتثبيته ، ولدى الجهاز بأكمله صلابة جيدة وقوة عالية.
● وحدة التحكم Delem DA58T بحجم 15 بوصة |
● برغي كروي وموصل خطي من تايوان HIWIN |
● التوجية Y1، Y2، X، R و V |
● موصل أنابيب ألماني EMB |
● محرك رئيسي ألماني Siemens |
● 3 قطع توقف الأصابع على سكة التوجيه الخطية المزدوجة |
● ألمانيا صمام بوش- ريكسورث النسبي |
● أختام يابانية NOK |
● كهربائيات فرنسية Schneider |
● دواسة قدم كورية مع زر إيقاف الطوارئ |
● مضخة زيت أمريكية First/Sunny |

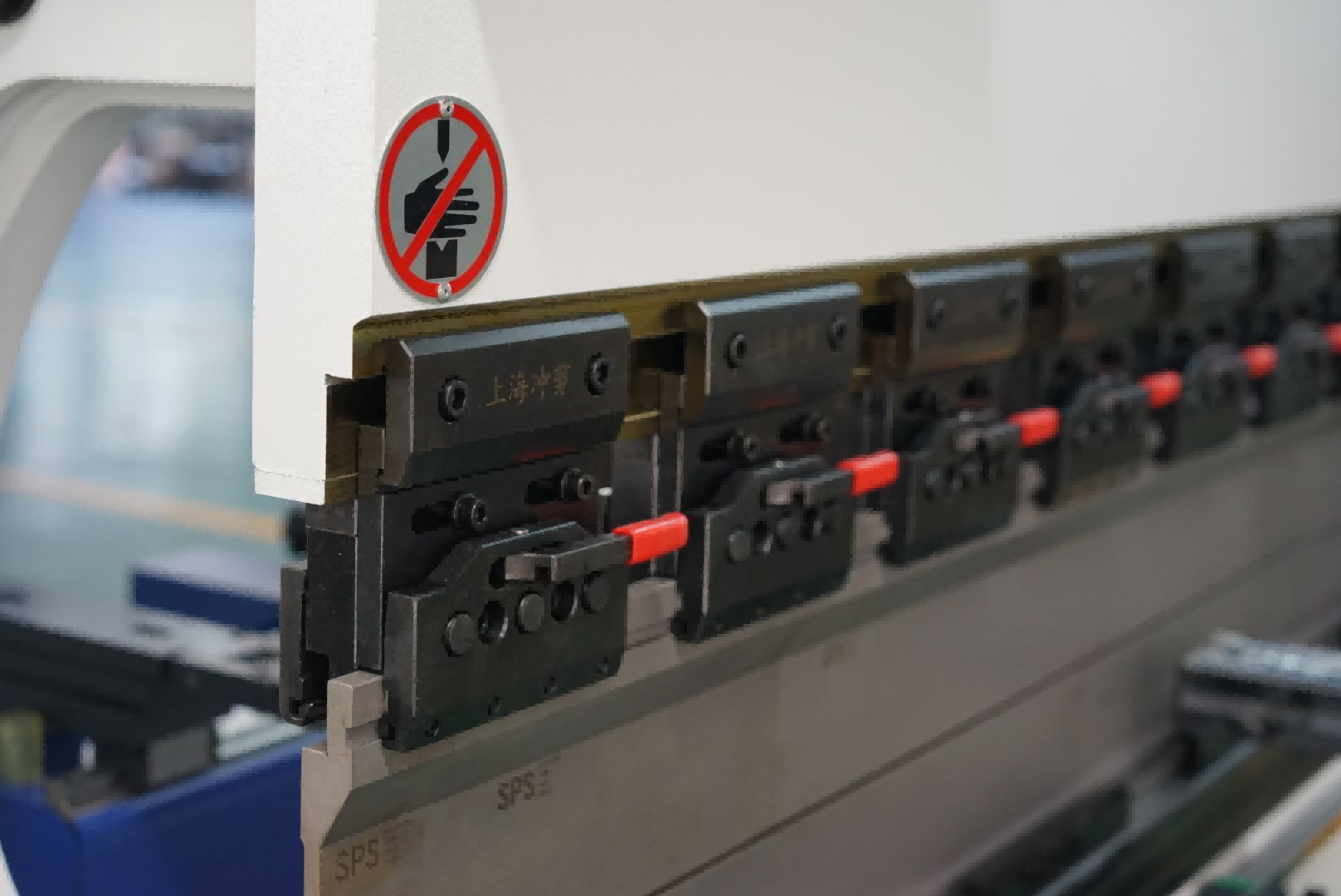

● نظام تغيير أدوات سريع وسهل |
● اسبانيا فاغور الحاكم المُحَدَّد |
● مجموعة SPS لقضبان ومواتير عالية الدقة |
● محرك و سائق إستون |
● سياج للسلامة على الجانب والخلف |
|
عمق الحلق

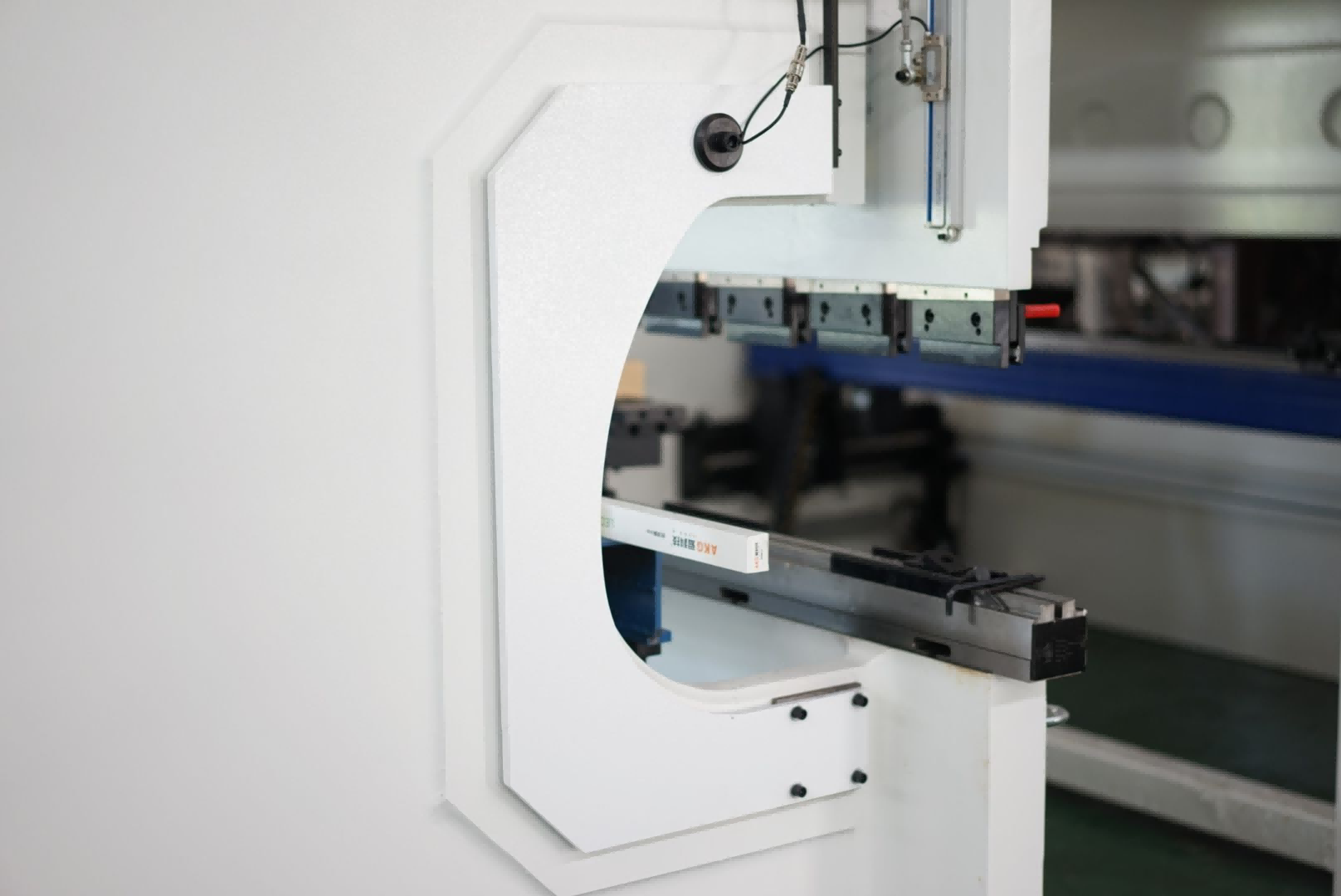

تصميم إطار C-type الفريد من SPS
|
 |
|

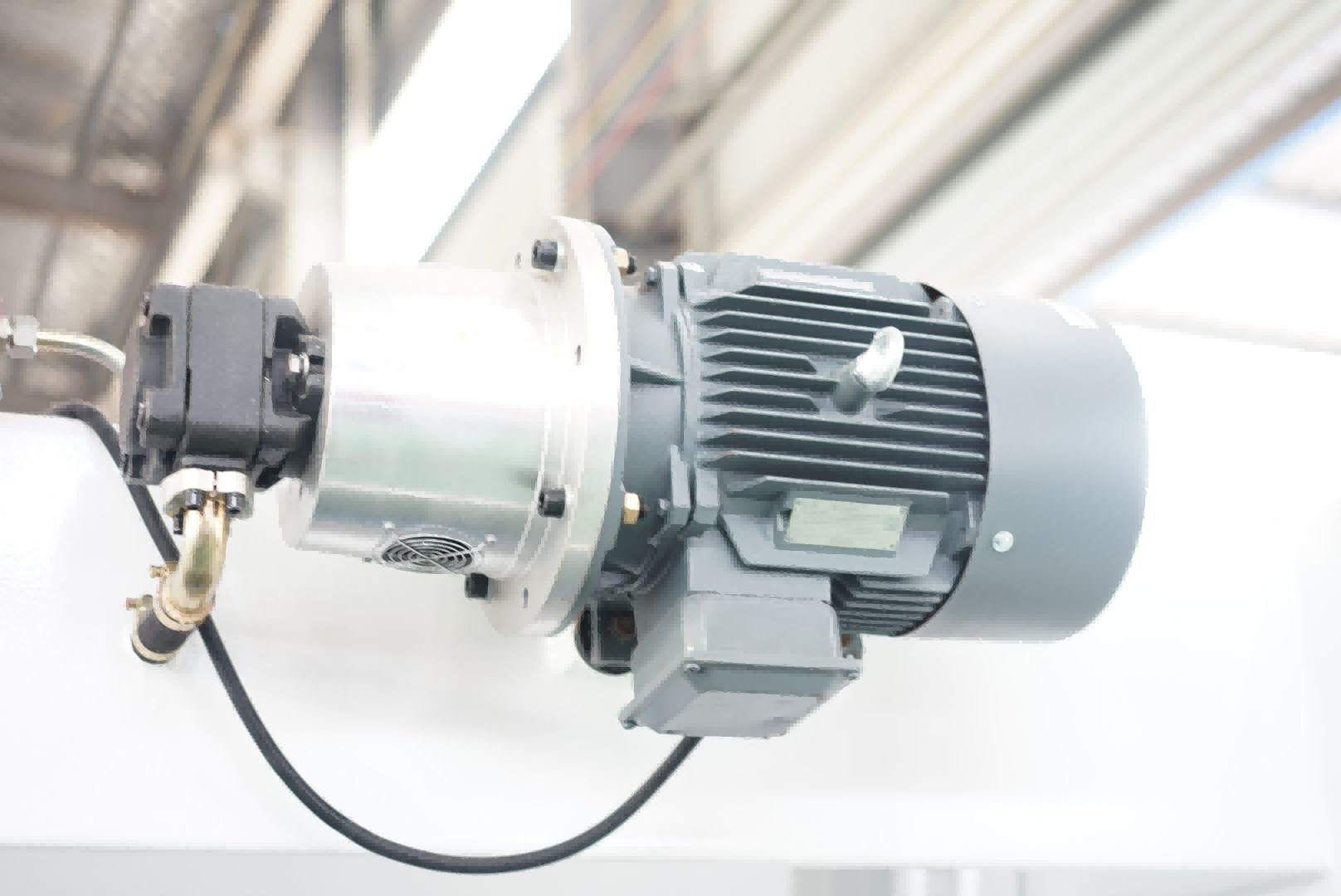

محرك Siemens الرئيسي محرك Siemens الرئيسي الأصلي من ألمانيا، محرك السيرفو الرئيسي اختياري. |
|
|

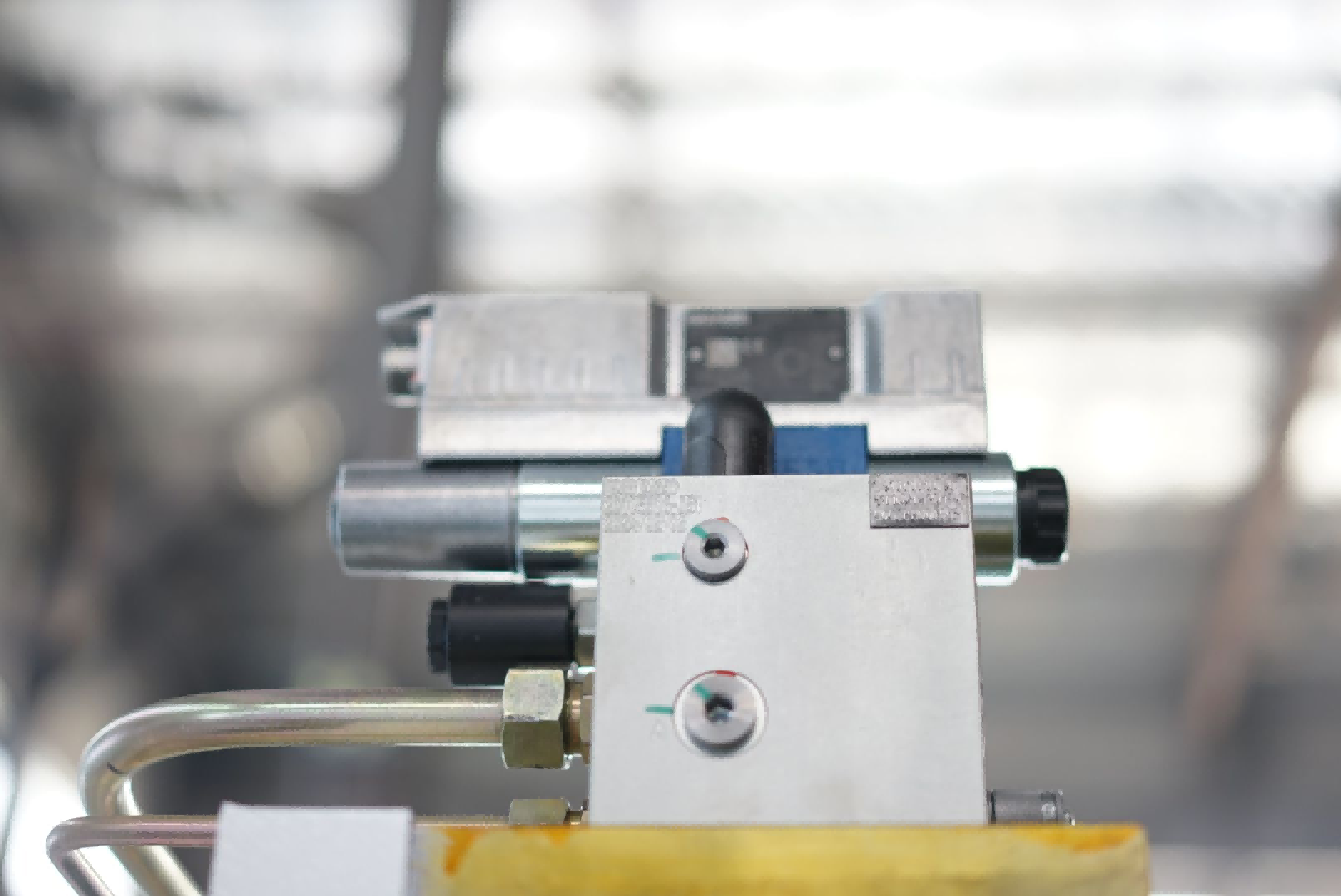

صمام Bosch Rexroth صمام متزامن نسبي أصلي من ألمانيا |
|
|

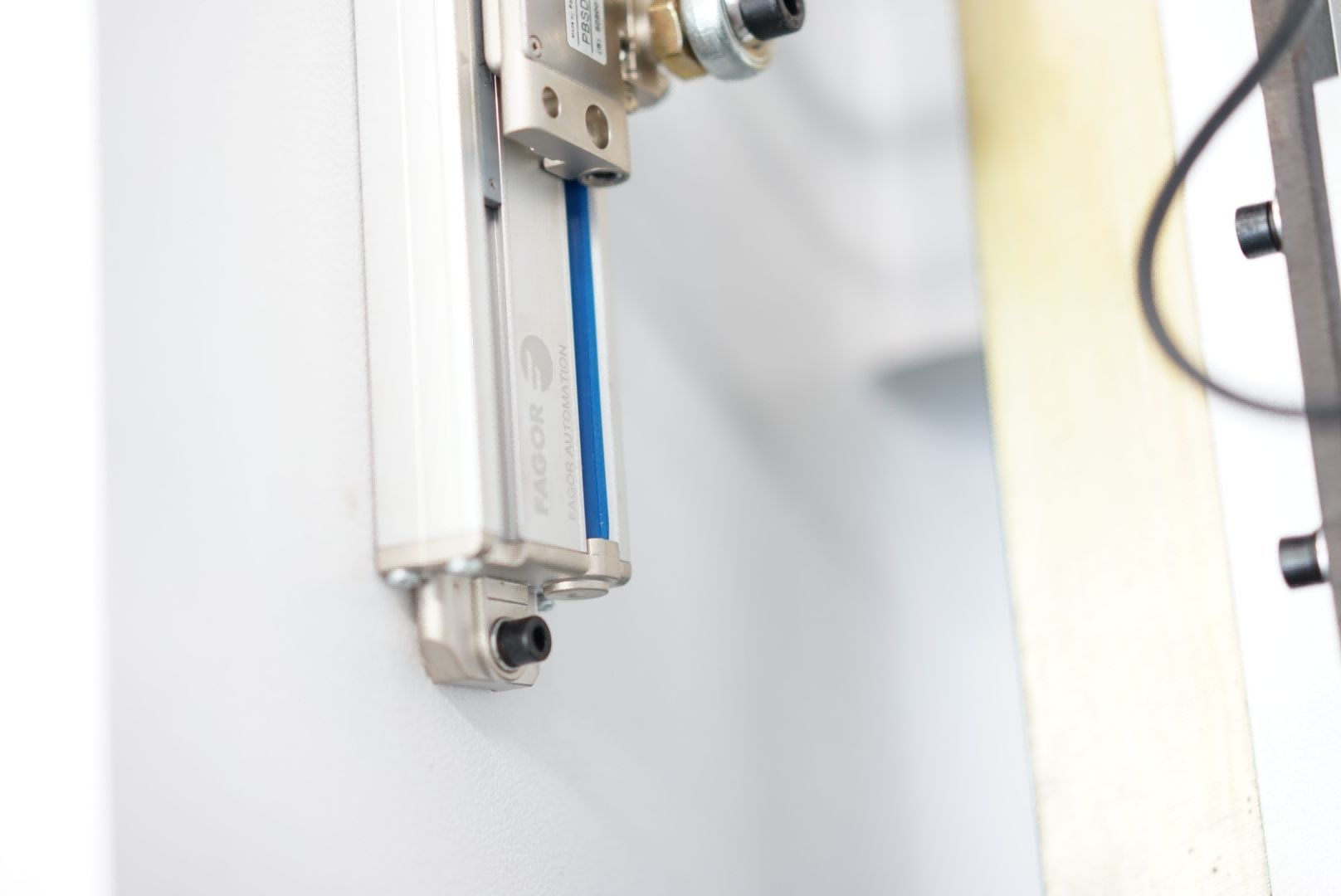

مسطرة التقطيع مسطرة التقطيع الفرنسية Fagor |
|
|

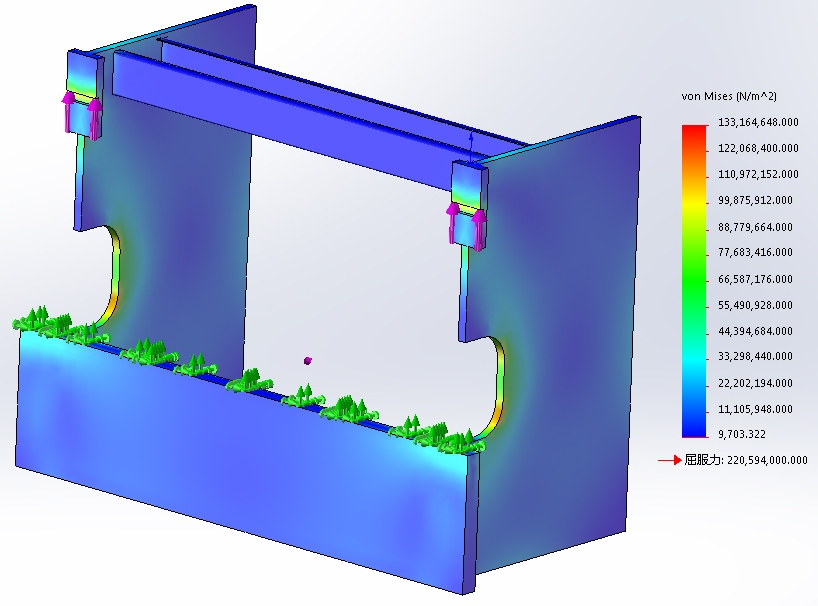

تحليل العناصر المحدودة والضغط
تم استخدام برنامج CAE SOLIDWORKS لضمان تشوه إطار معقول وقوة عالية. يتم معالجة المنزلق ككل ومعالجته ككل بدقة عالية، مما يمكن أن يضمن دقة مستقرة لفترة طويلة.
|
|
|

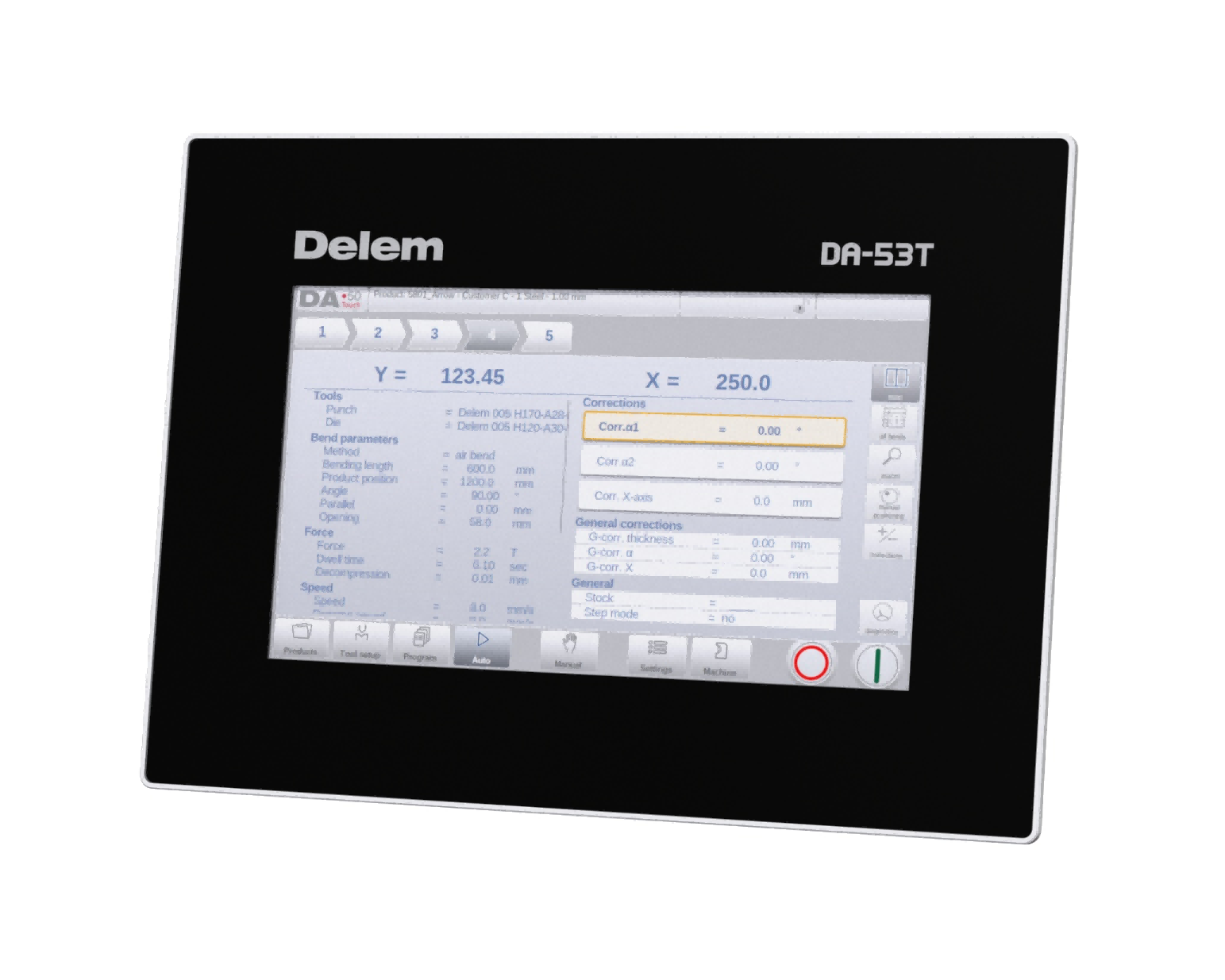

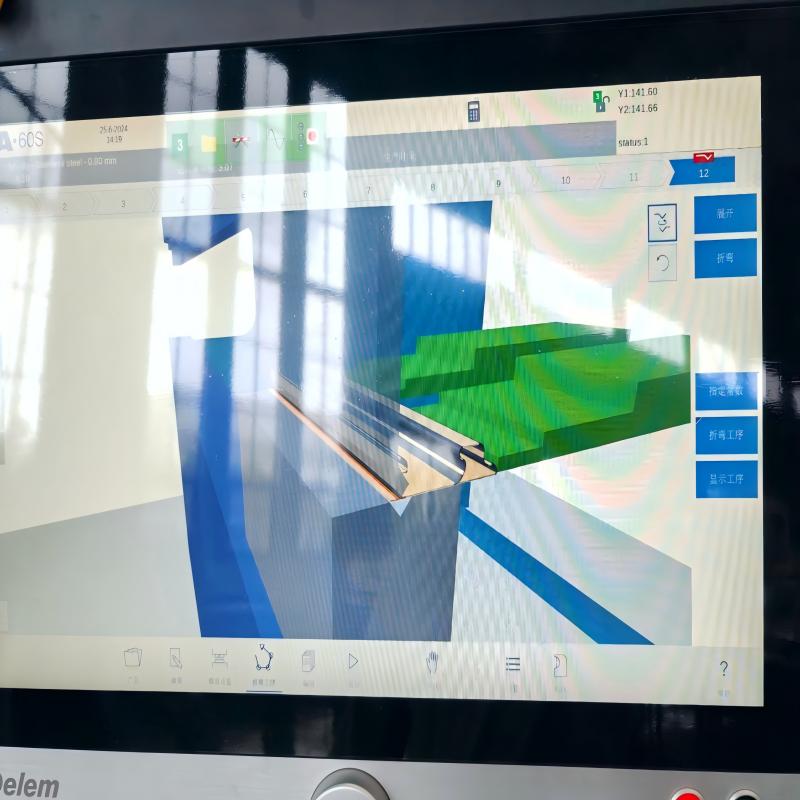

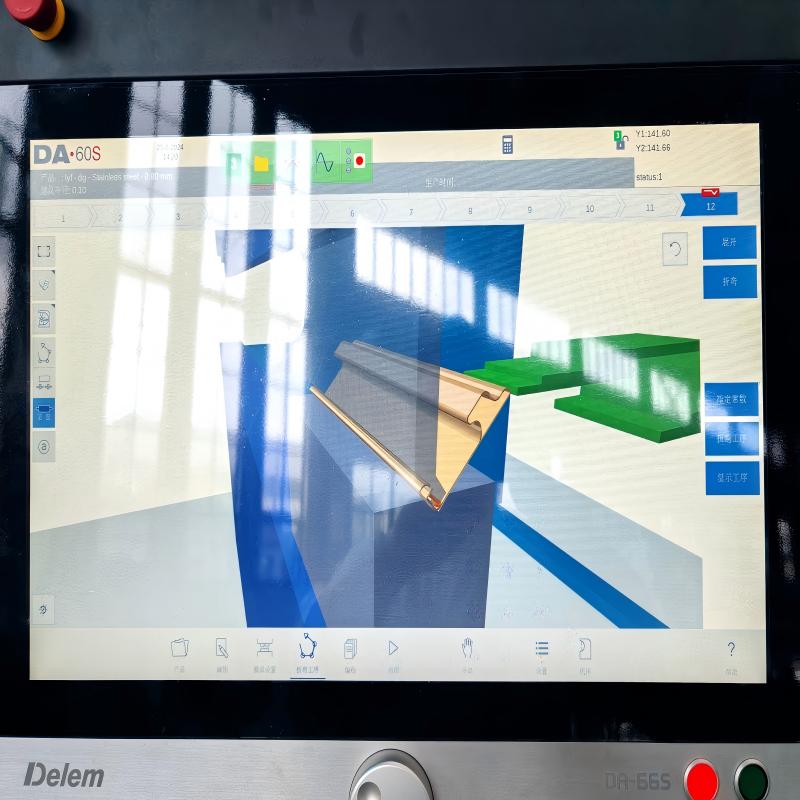

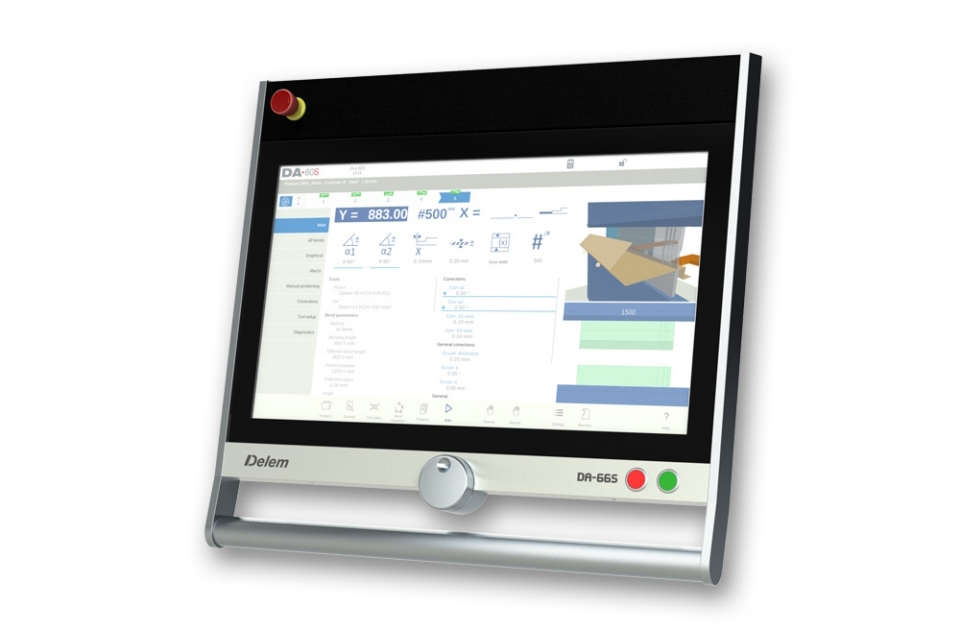

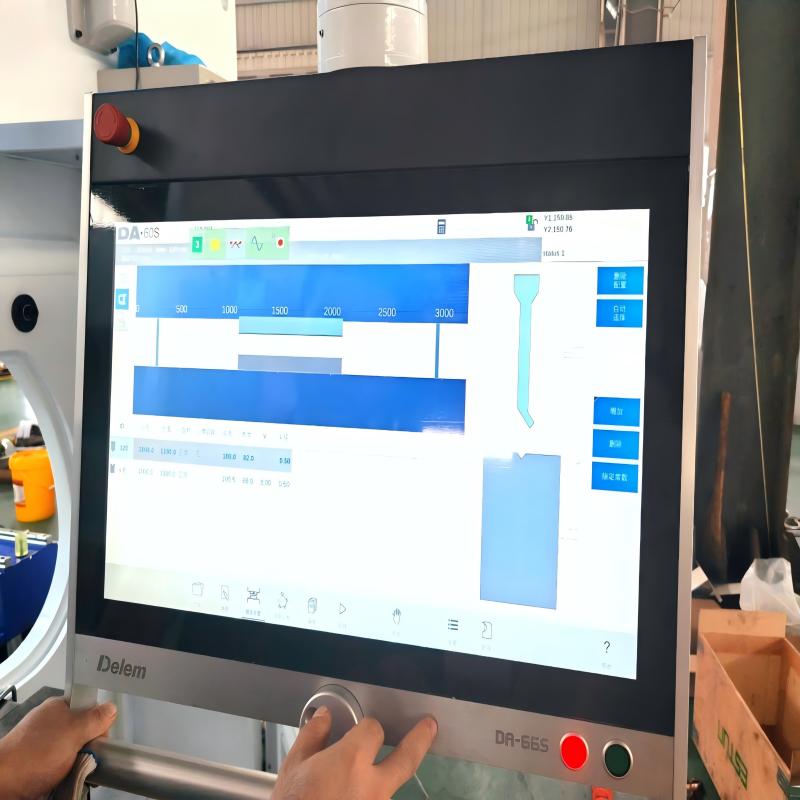

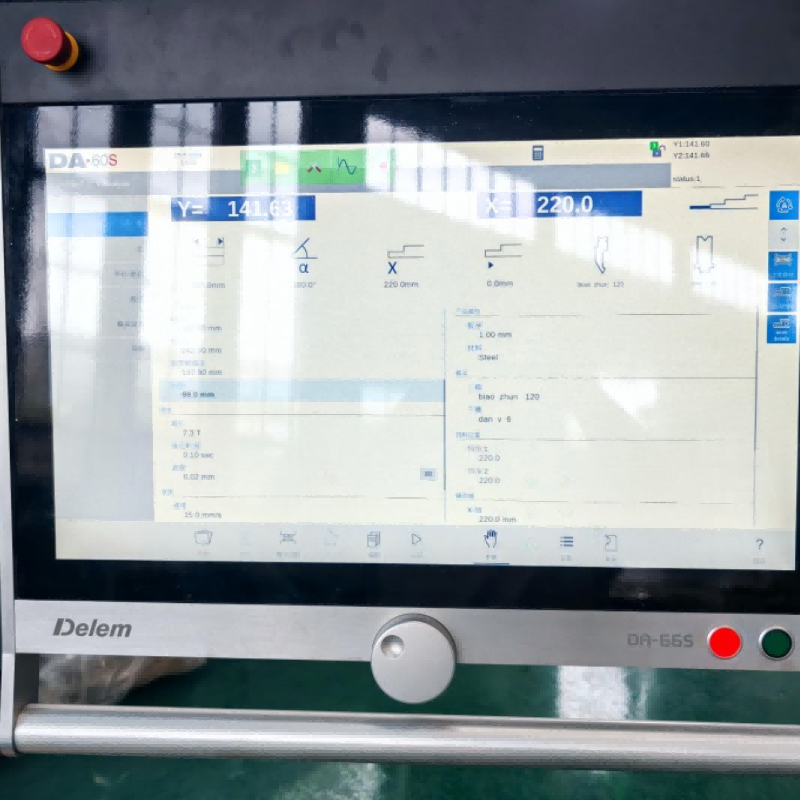

وحدة التحكم Delem DA58T "مفتاح ساخن" التنقل باللمس شاشة TFT ملونة عالية الدقة بحجم 15 بوصة ما يصل إلى 4 محاور (Y1،Y2 + 2 محورات مساعد) التحكم في التاج مكتبة أدوات / مواد / منتجات التحكم في جهاز الخدمة و محول التردد TandemLink (خيار) واجهة ذاكرة USB برنامج Profile-58TL غير المتصل
|
 |

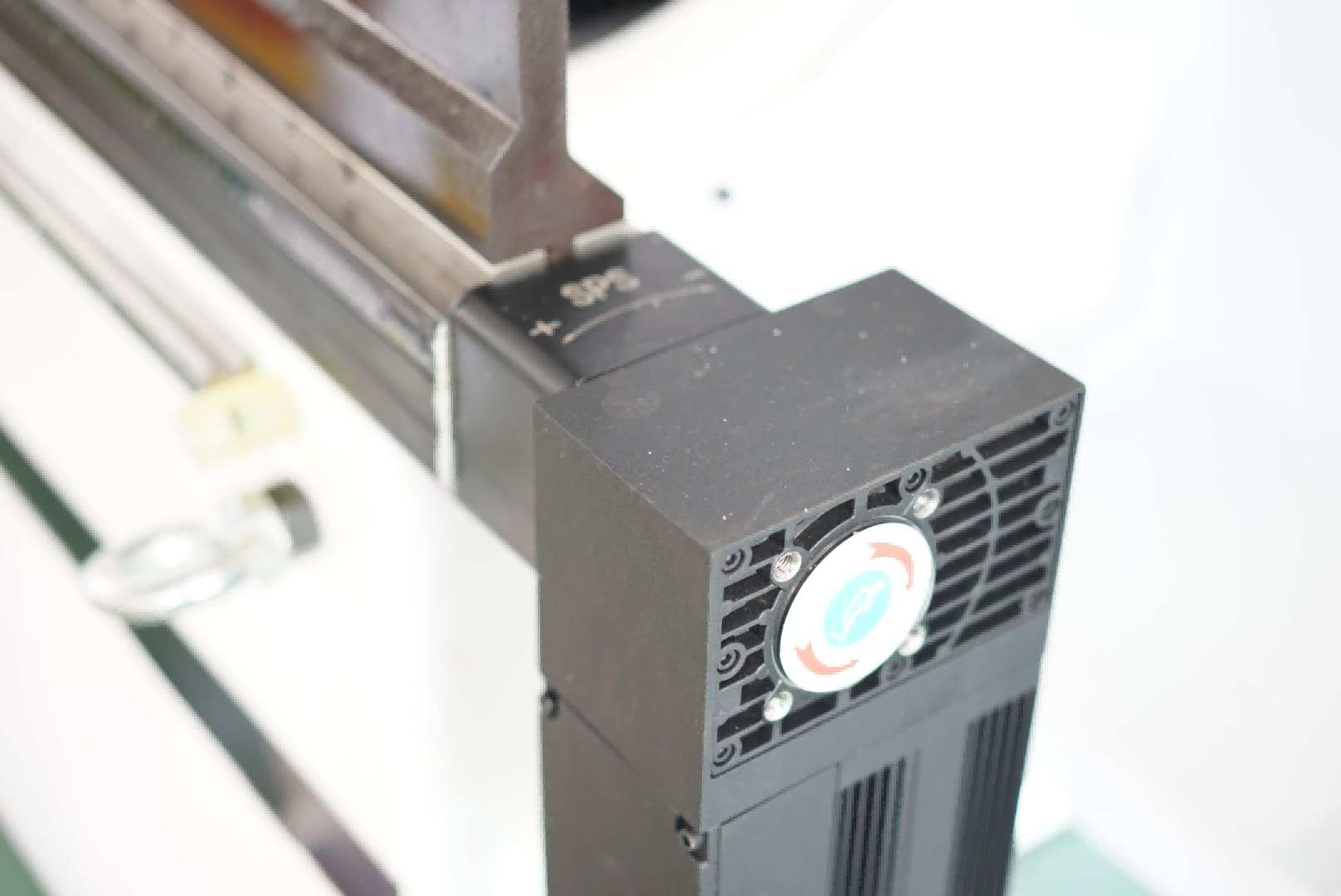

طاولة التاج التلقائي SPS®تم تجهيز طاولة العمل بآلية تعويض الانحراف لتعويض تشوه طاولة العمل والانزلاق لضمان دقة قطعة العمل. طريقة التعديل هي بشكل رئيسي للمستخدم لإدخال قيمة إلى نظام CNC بناءً على خطأ الزاوية الفعلي لقطعة العمل المعالجة، وسيتولى نظام CNC ضبط التعويض تلقائيًا. |
|
|

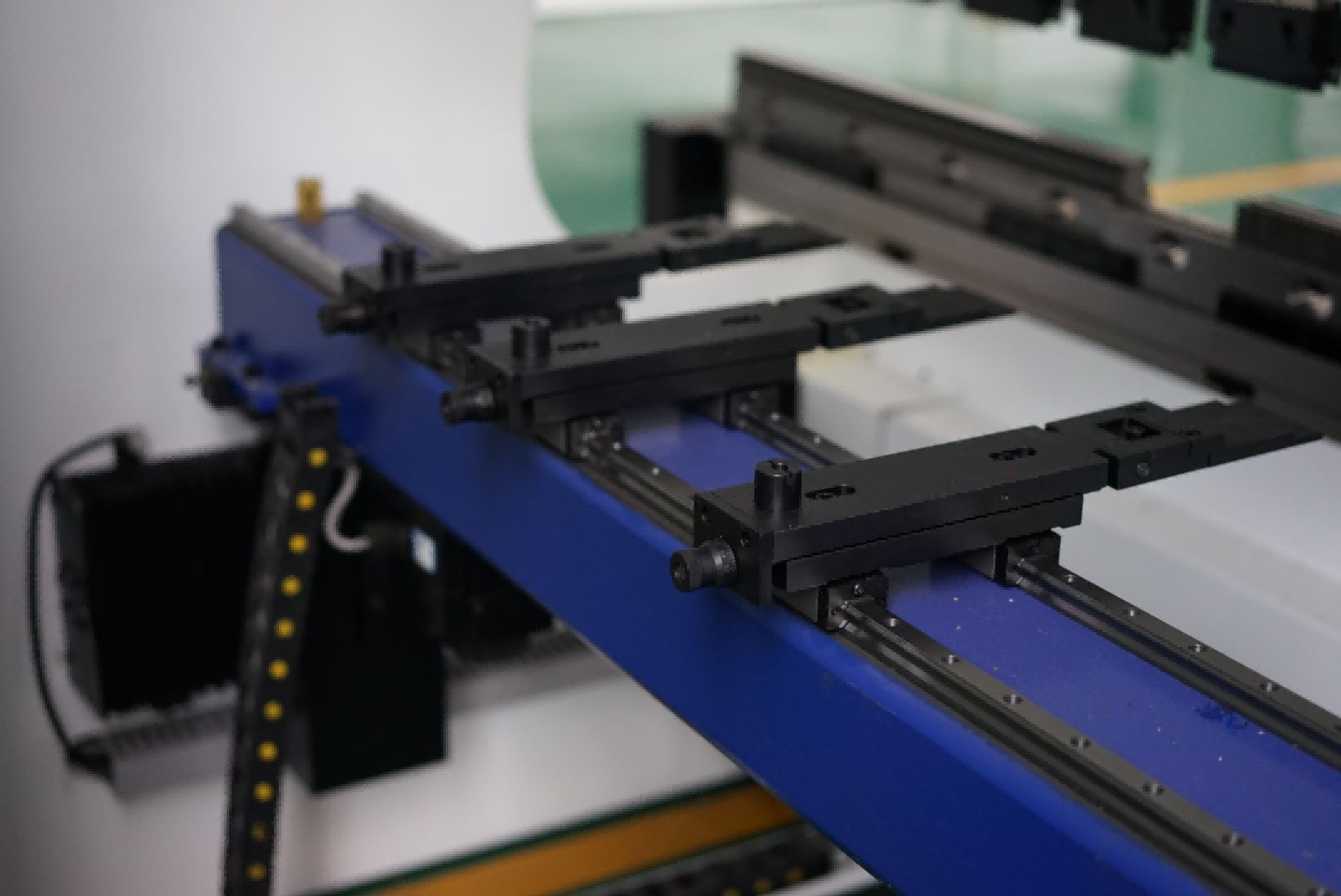

SPS® 2 محاور مقياس خلفي--X+R يتم تجميع مقياس خلفي لفرامل الضغط CNC PSA بواسطة برغي كروي، سكة توجيه خطية، وإصبع توقف قابل للتعديل. يتم تزويده بمحور X ومحور R كمعيار. نطاق حركة المحور X هو 0-600 مم. هناك 3 قطع من المصدات على شعاع المصد، يمكن تحريك اثنين منها يدويًا لليسار واليمين لإيقاف المادة وفقًا لعرض المادة المختلف، ولديه هيكل ضبط دقيق يدوي. شعاع المصد الخلفي تم معالجته بالتسخين ومناسب لمعالجة مركز المعالجة الجسرية، مع استقرار جيد ودقة عالية.
|
|
المكونات الاختيارية
|
● برمجة 2D DA66T ● محرك استون الرئيسي ● حماية ليزر إيطالية DSP ● متابع ثني تلقائي دعم ● قياس زاوية الانحناء |
● ستارة ضوئية اقتصادية CE ● دقة عالية متعددة V ● نظام تثبيت هيدروليكي WILA ● نظام أدوات وطاولة عمل WILA ● DA53Tx، DA58Tx، DA66T، DA66S، DA69T، CT8، CT12، CT15 |
 |
 |
 |
 |
|

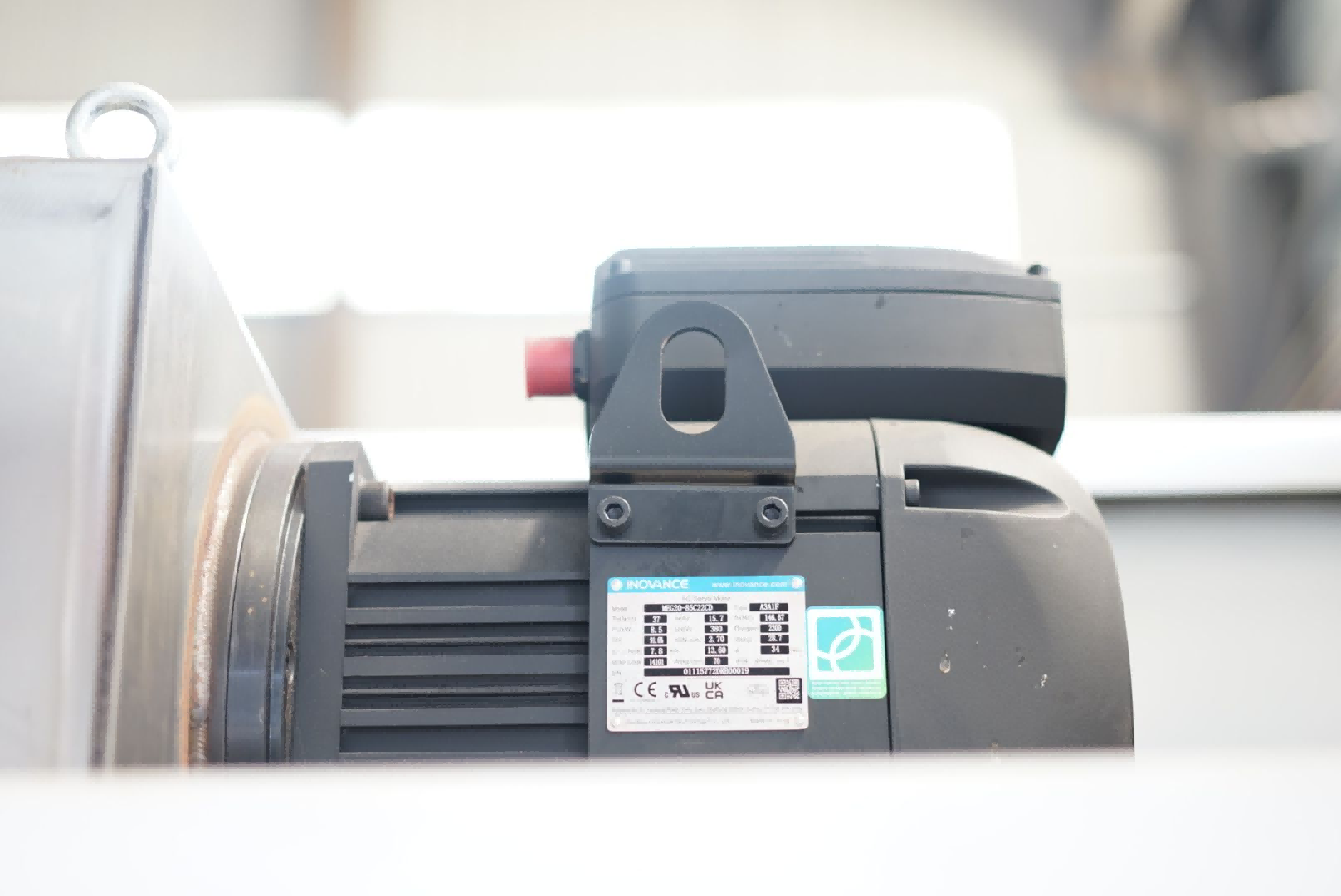

محرك السيرفو الرئيسي يمكنك اختيار محرك السيرفو Estun أو Innovance بدلاً من محرك Siemens. |

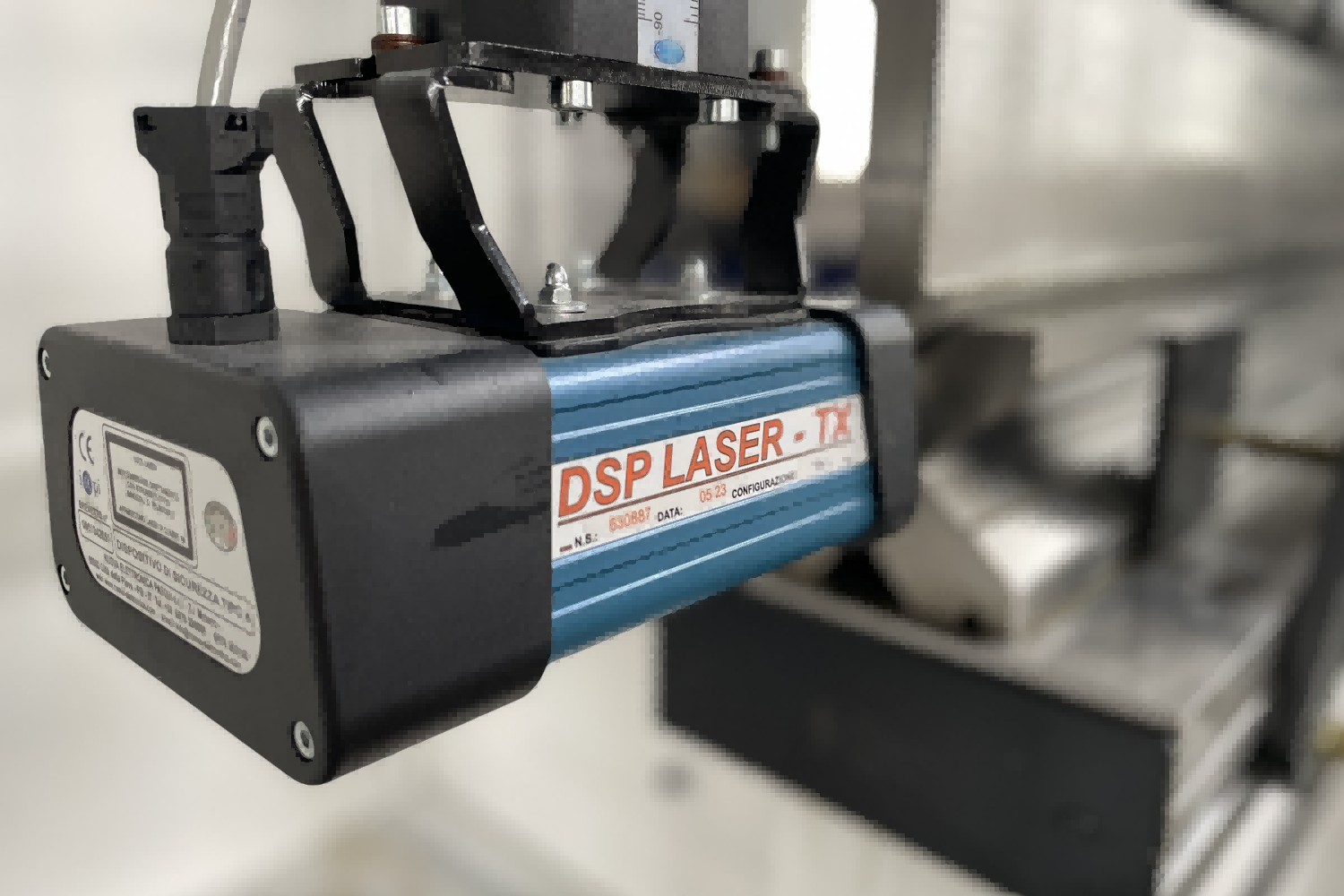

حماية الليزر DSP معيار CE الأوروبي، درجة الحماية IP65، مستوى الأمان يصل إلى CAT.4 و SIL3 |
وحدة التحكم CNC تقدم SPS نظام تحكم كامل من Delem و Cybelec و Esa وغيرها من وحدات التحكم حسب تفضيلاتك. |
تثبيت سريع وسهل نحن نوفر نظام التثبيت السريع ذو الجانبين من ويلا وأمادا. |
المعلمات الفنية
النموذج |
ضغط الانحناء |
طول الانحناء |
مسافة بولي |
عمق الحلق |
ضربات الانزلاق |
أقصى ارتفاع مفتوح |
حركة مقياس الخلفية |
المحرك الرئيسي |
الأبعاد |
كيلو نيوتن |
مم |
مم |
مم |
مم |
مم |
مم |
كيلو واط |
مم |
|
PSA-63T2500 |
630 |
2500 |
2000 |
350 |
150 |
320 |
600 |
5.5 |
2700*1340*2000 |
PSA-80T2500 |
800 |
2500 |
2000 |
350 |
150 |
460 |
600 |
5.5 |
2800*1450*2450 |
PSA-110T3200 |
1100 |
3200 |
2700 |
400 |
200 |
480 |
600 |
7.5 |
3800*1800*2650 |
PSA-110T4000 |
1100 |
4000 |
3500 |
400 |
200 |
480 |
600 |
11 |
4600*1800*2650 |
PSA-130T3200 |
1300 |
3200 |
2700 |
400 |
200 |
480 |
600 |
11 |
3800*1800*2700 |
PSA-130T4000 |
1300 |
4000 |
3500 |
400 |
200 |
480 |
600 |
11 |
4600*1800*2700 |
PSA-170T3200 |
1700 |
3200 |
2700 |
450 |
200 |
480 |
600 |
15 |
3800*2050*2800 |
PSA-170T4000 |
1700 |
4000 |
3500 |
450 |
200 |
480 |
600 |
15 |
4600*2050*2800 |
PSA-220T3200 |
2200 |
3200 |
2700 |
450 |
200 |
480 |
600 |
18.5 |
3800*2100*2900 |
PSA-220T4000 |
2200 |
4000 |
3500 |
450 |
200 |
480 |
600 |
18.5 |
4600*2100*2900 |
PSA-220T5000 |
2200 |
5000 |
3900 |
450 |
200 |
540 |
600 |
18.5 |
5600*2100*2900 |
PSA-250T3200 |
2500 |
3200 |
2700 |
450 |
250 |
540 |
600 |
18.5 |
3500*2200*2900 |
PSA-250T4000 |
2500 |
4000 |
3500 |
450 |
250 |
540 |
600 |
22 |
4300*2200*2900 |
PSA-250T5000 |
2500 |
6000 |
4900 |
450 |
250 |
540 |
600 |
22 |
5400*2200*3100 |
PSA-320T3200 |
3200 |
3200 |
2700 |
500 |
250 |
570 |
600 |
22 |
3500*2200*3200 |
PSA-320T4000 |
3200 |
4000 |
3500 |
500 |
250 |
570 |
600 |
22 |
4300*2500*3400 |
PSA-320T5000 |
3200 |
5000 |
3900 |
500 |
250 |
570 |
600 |
22 |
5400*2500*3400 |
PSA-400T3200 |
4000 |
3200 |
2700 |
500 |
300 |
570 |
600 |
30 |
3500*2700*3500 |
PSA-400T4000 |
4000 |
4000 |
3500 |
500 |
300 |
610 |
600 |
30 |
4300*2700*3500 |
PSA-400T5000 |
4000 |
5000 |
3900 |
500 |
300 |
610 |
600 |
30 |
5400*2700*3500 |
PSA-500T4000 |
5000 |
4000 |
3500 |
500 |
320 |
610 |
600 |
37 |
4300*2700*3500 |
PSA-500T5000 |
5000 |
5000 |
3900 |
500 |
320 |
610 |
600 |
37 |
5400*2700*3500 |
PSA-500T6000 |
5000 |
6000 |
4900 |
500 |
320 |
610 |
600 |
37 |
6400*2700*3600 |
PSA-600T5000 |
6000 |
5000 |
3900 |
500 |
320 |
610 |
600 |
45 |
5400*3300*3900 |
PSA-600T6000 |
6000 |
6000 |
4900 |
500 |
320 |
610 |
600 |
45 |
6400*3300*3900 |
