مكبس NC PSN

SPS ® PSN آلة ضغط الفرامل NC هي معدات عامة لثني صفائح المعادن المختلفة، بينما يتم تجهيزها بأدوات ثني مختلفة، يمكن أن تتحول إلى قطع عمل مختلفة.

نظرة عامة
المنتجات ذات الصلة

PSN NC Press Brakepng.png

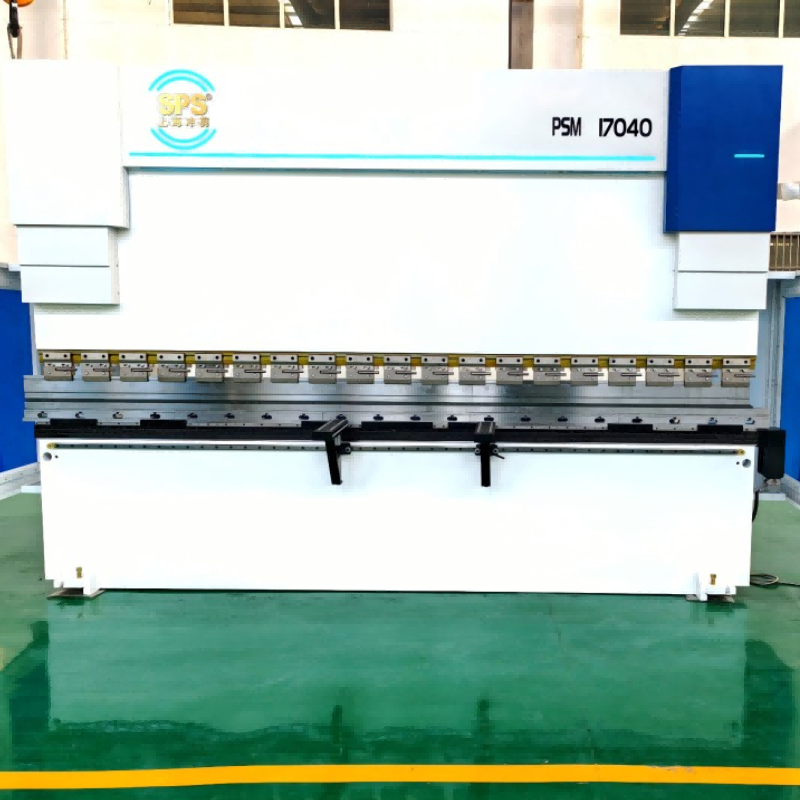

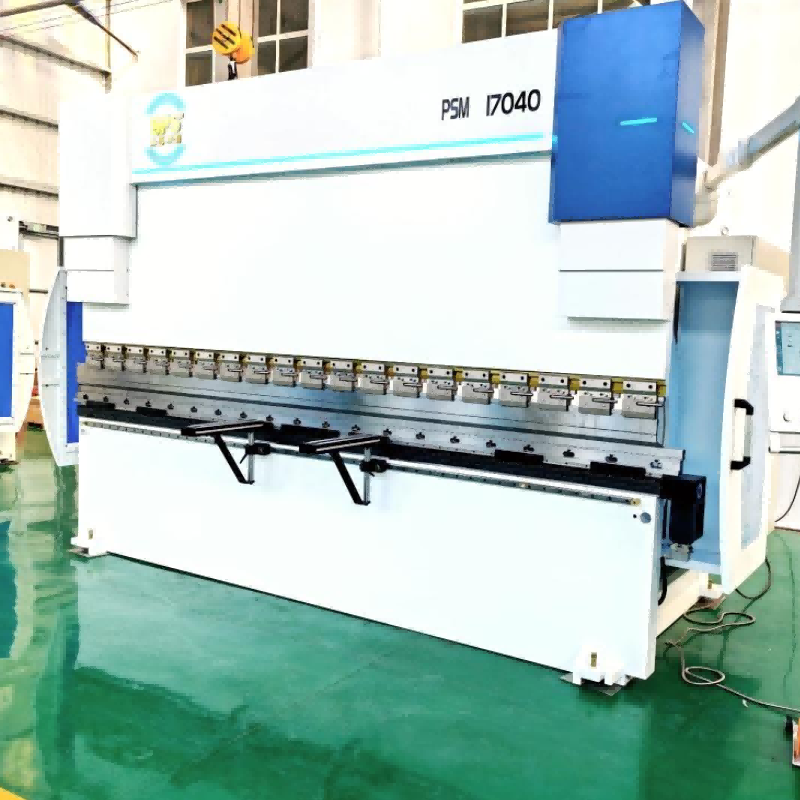

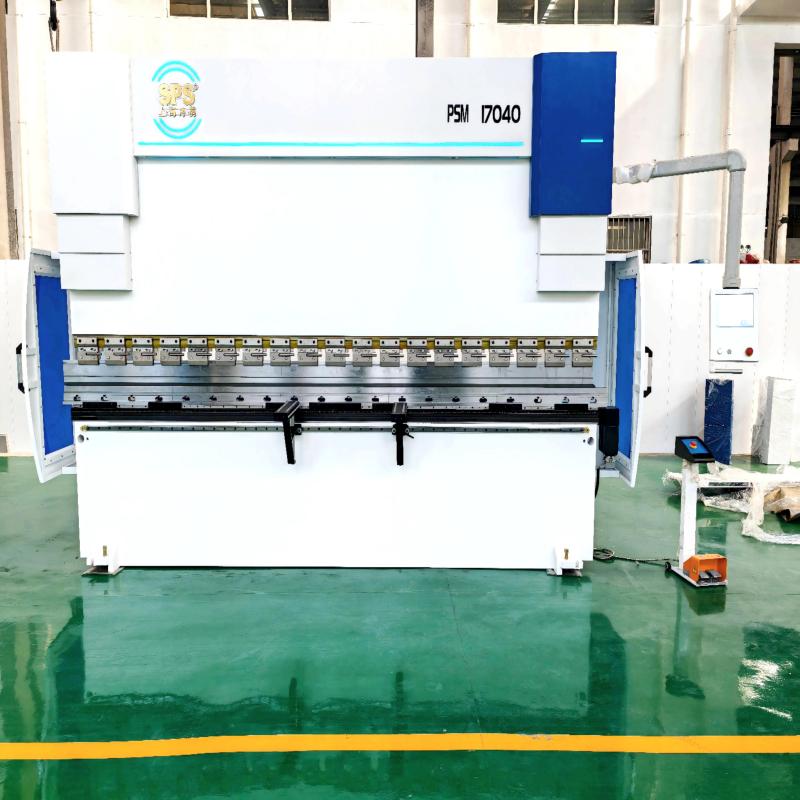

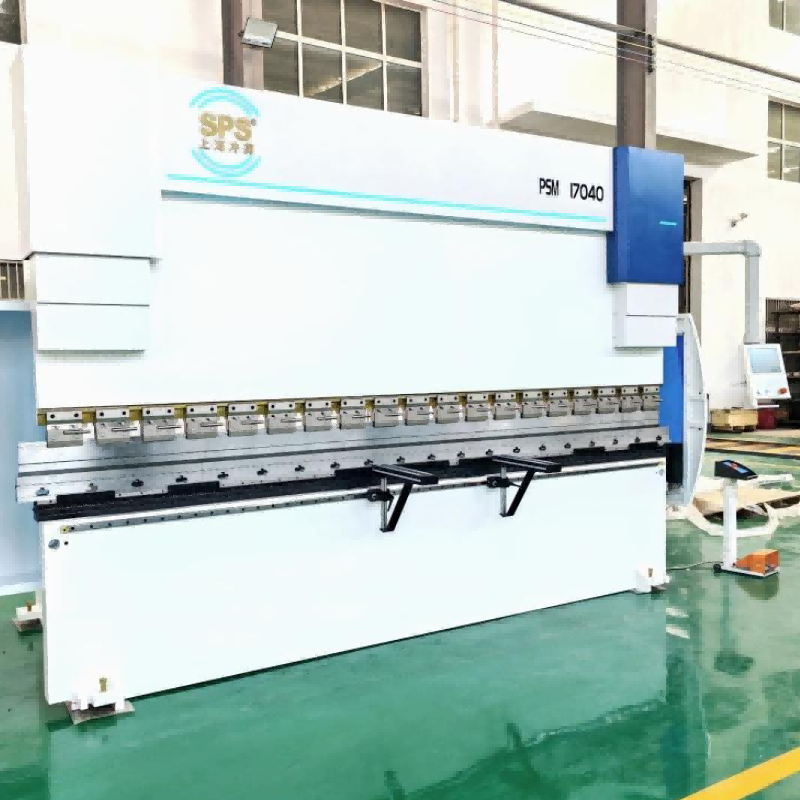

آلة ضغط الفرامل SPS ® PSN Torsion Bar NC هي معدات عامة لثني صفائح المعادن المختلفة، بينما يتم تجهيزها بأدوات ثني مختلفة، يمكن أن تتحول إلى قطع عمل مختلفة. تُستخدم آلات ثني الصفائح المعدنية SPS على نطاق واسع في بناء السفن، والسيارات، والمركبات، وآلات التعدين، والنفط، والطاقة الكهربائية وغيرها من الصناعات.

آلة ضغط الصفائح المعدنية SPS ® NC من النوع هي مدفوعة بشكل رئيسي بواسطة أسطوانة هيدروليكية مزدوجة لتحريك السلايدر لأعلى ولأسفل. تتمتع الآلة بهيكل متكامل والإطار ملحوم، مما يسهل تصنيعها وتركيبها. تتمتع الآلة بالكامل بصلابة جيدة وقوة عالية.

المكونات القياسية

● وحدة التحكم Estun E21	● برغي كروي وموصل خطي من تايوان HIWIN
● محوران Y و X	● موصل أنابيب ألماني EMB
● محرك رئيسي ألماني Siemens	● أصابع توقف متحركة على قاطرة مرشد خطية مزدوجة
● صمام هيدروليكي ألماني Rexroth	● أختام يابانية NOK
● كهربائيات فرنسية Schneider	● دواسة قدم كورية مع زر إيقاف الطوارئ
● مضخة زيت أمريكية First/Sunny	● نظام تغيير أدوات سريع وسهل
● محول تايوان Schihlin	● مجموعة SPS لقضبان ومواتير عالية الدقة
● محرك و سائق إستون	● سياج للسلامة على الجانب والخلف

هيكل شريط التورسين

SPS قوة الشقوق شريط الالتواء

محرك Siemens الرئيسي

مستوى الكفاءة العالية يقلل من استهلاك الطاقة ويوفر التكاليف للمستخدم.

صمام ريكروث

يمكن أن يضمن النظام الهيدروليكي الشهير الاستقرار وتعزيز إلى حد كبير موثوقية الآلة

إصبع وقف مقياس الخلف

إصبع توقف قابل للحركة على سكة توجيه خطية مزدوجة.

تحليل العناصر المحدودة والضغط تم استخدام برنامج CAE SOLIDWORKS لضمان تشوه إطار معقول وقوة عالية. يتم معالجة المنزلق ككل ومعالجته ككل بدقة عالية، مما يمكن أن يضمن دقة مستقرة لفترة طويلة.

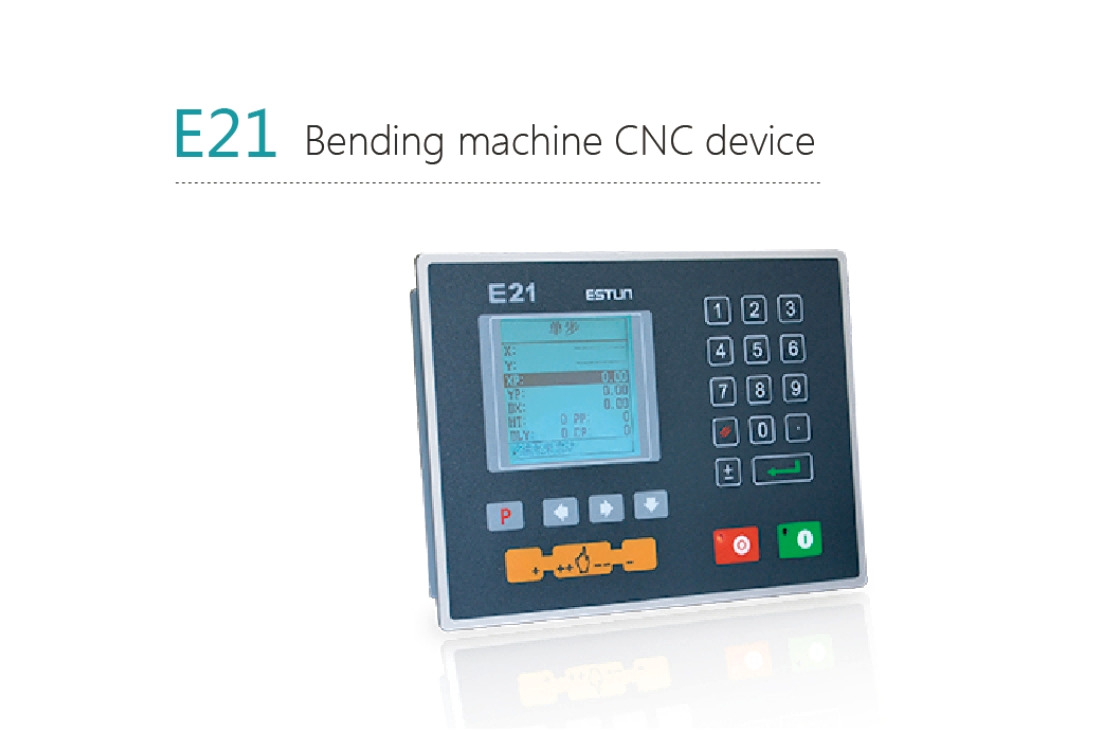

وحدة التحكم Estun E21 حتى محورين (Y+X) تحديد ذكي ومن جانب واحد وظائف التراجع وظيفة عد القطع 40 برنامج مخزن، 25 خطوة لكل برنامج؛ الإنجليزية/الصينية
هيكل عمود التواء SPS® مكبس هيدروليكي SPS ® NC مزود بهيكل ميكانيكي قوي لعمود التواء، يضمن أن تظل الآلة مستقرة ودائمة بعد الاستخدام الطويل. يستخدم أجهزة استشعار مغناطيسية عالية الدقة لتحديد المواقع بدقة وموثوقية.
مقياس خلفي لمكبس SPS® NC مقياس خلفي لمكبس التواء PSA يتم تجميعه بواسطة برغي كروي، سكة توجيه خطية، وإصبع توقف متحرك. نطاق حركة المحور X هو 0-600 مم. هناك 3 قطع من المصدات على شعاع المصد، يمكن تحريك اثنين منها يدويًا إلى اليسار واليمين لإيقاف المادة وفقًا لعرض المادة المختلفة، ولديها هيكل ضبط دقيق يدوي. شعاع المصد الخلفي تم معالجته بالتسخين ومناسب لمعالجة مركز المعالجة الجسرية، مع استقرار جيد ودقة عالية.

المكونات الاختيارية

● وحدة التحكم CNC TP10/E310P

● محرك سيرفو للقياس الخلفي

● حماية ليزر إيطالية DSP

● طاولة ميكانيكية يدوية للتقوس

● قياس زاوية الانحناء

● ستارة ضوئية اقتصادية CE

● دقة عالية متعددة V

● نظام تثبيت هيدروليكي WILA

● نظام أدوات وطاولة عمل WILA

● متابع ثني تلقائي دعم

قالب متعدد V

يمكنك اختيار قالب متعدد V أو قالب V مفرد أو قالب V مزدوج وفقًا لمتطلبات قطعة العمل الخاصة بك.

حماية الليزر DSP

معيار CE الأوروبي، درجة الحماية IP65، مستوى الأمان يصل إلى CAT.4 و SIL3

وحدة التحكم CNC TP10

تقدم SPS نظام تحكم كامل من TP10S وE310P وغيرها من وحدات التحكم وفقًا لتفضيلاتك.

تثبيت سريع وسهل

نحن نوفر نظام التثبيت السريع ذو الجانبين من ويلا وأمادا.

المعلمات الفنية

النموذج	ضغط الانحناء	طول الانحناء	مسافة بولي	عمق الحلق	ضربات الانزلاق	أقصى ارتفاع مفتوح	حركة مقياس الخلفية	المحرك الرئيسي	الأبعاد
النموذج	كيلو نيوتن	مم	مم	مم	مم	مم	مم	كيلو واط	مم
PSN-63T2500	630	2500	2000	350	150	320	600	5.5	270013402000
PSN-80T2500	800	2500	2000	350	150	460	600	5.5	280014502450
PSN-100T3200	1000	3200	2700	400	200	480	600	7.5	380018002650
PSN-100T4000	1000	4000	3500	400	200	480	600	11	460018002650
PSN-125T3200	1250	3200	2700	400	200	480	600	11	380018002700
PSN-125T4000	1250	4000	3500	400	200	480	600	11	460018002700
PSN-160T3200	1600	3200	2700	450	200	480	600	15	380020502800
PSN-160T4000	1600	4000	3500	450	200	480	600	15	460020502800
PSN-200T3200	2000	3200	2700	450	200	480	600	18.5	380021002900
PSN-200T4000	2000	4000	3500	450	200	480	600	18.5	460021002900
PSN-200T5000	2000	5000	3900	450	200	540	600	18.5	560021002900
PSN-250T3200	2000	3200	2700	450	250	540	600	18.5	350022002900
PSN-250T4000	2500	4000	3500	450	250	540	600	22	430022002900
PSN-250T5000	2500	6000	4900	450	250	540	600	22	540022003100
PSN-300T3200	3000	3200	2700	500	250	570	600	22	350022003200
PSN-300T4000	3000	4000	3500	500	250	570	600	22	430025003400
PSN-300T5000	3000	5000	3900	500	250	570	600	22	540025003400
PSN-400T3200	4000	3200	2700	500	300	570	600	30	350027003500
PSN-400T4000	4000	4000	3500	500	300	610	600	30	430027003500
PSN-400T5000	4000	5000	3900	500	300	610	600	30	540027003500
PSN-500T4000	5000	4000	3500	500	320	610	600	37	430027003500
PSN-500T5000	5000	5000	3900	500	320	610	600	37	540027003500
PSN-500T6000	5000	6000	4900	500	320	610	600	37	640027003600
PSN-600T5000	6000	5000	3900	500	320	610	600	45	540033003900
PSN-600T6000	6000	6000	4900	500	320	610	600	45	640033003900
