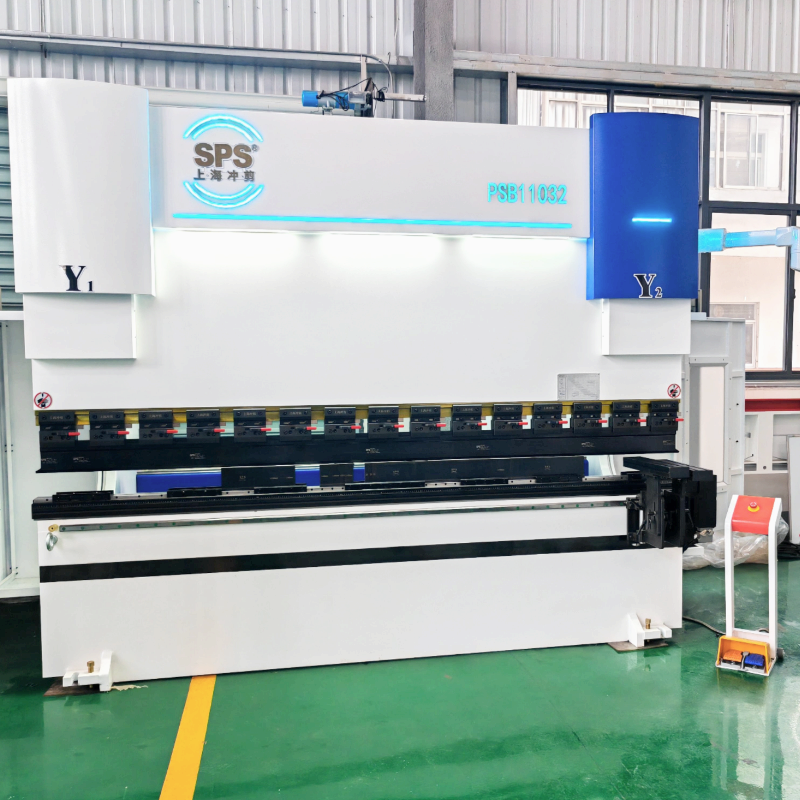

PSB Servo CNC Press Brake DA53Tx

SPS® PSB Servo CNC Press Brake sử dụng hệ thống điều khiển đồng bộ tỷ lệ Bosch-Rexroth, với hai thước đo quang học được lắp trên khung hình chữ C.

Tổng quan
Sản phẩm liên quan

图片 1.png

SPS® PSB Servo CNC Nhấn phanh sử dụng hệ thống điều khiển đồng bộ tỷ lệ Bosch-Rexroth, với hai thước grating được lắp đặt trên khung hình chữ C. Thước grating, hệ thống CNC và van tỷ lệ tạo thành một hệ thống điều khiển servo đóng vòng để kiểm soát chính xác tốc độ và vị trí của con trượt.

PSB® CNC Press Brake sử dụng động cơ servo chính Innovance/Estun thay vì động cơ chính Siemens. Cung cấp dầu theo yêu cầu, giảm tràn dầu và tiết kiệm năng lượng 30~40%, kéo dài tuổi thọ của các bộ phận thủy lực, giảm rò rỉ dầu và vấn đề thủy lực, dễ sử dụng và bảo trì. Đồng thời, động cơ servo chính chạy với tiếng ồn thấp, cải thiện môi trường làm việc.

Các thành phần tiêu chuẩn

● Đơn vị Điều khiển Delem DA53Tx 15"	● Đường sắt dẫn đường đường thẳng Taiwan HIWIN
● Y1, Y2, X, R và V	● Đức EMB Pipe Connector
● Motor Chính Servo Estun/Innovance	● Các ngón tay dừng di động trên đường ray dẫn đường tuyến đường hai
● Đức Bosch-Rexroth Proportional Valve	● Nhật Bản NOK
● Pháp Schneider Electric	● Đèn chân Hàn Quốc với nút dừng khẩn cấp
● Máy bơm dầu Mỹ đầu tiên/Sunny	● Hệ thống thay dụng cụ nhanh chóng và dễ dàng
● Tây Ban Nha Fagor Grating Ruler	● SPS Group Đánh và đục chính xác cao
● Estun Servo Motor và Driver	● Cửa hàng an toàn bên và sau

Các thành phần tiêu chuẩn

Độ sâu của họng

Thiết kế khung kiểu C độc đáo của SPS

Động cơ chính Servo

Innovance hoặc Estun servo motor chính theo tiêu chuẩn

Van Bosch Rexroth

Van đồng bộ tỷ lệ chính hãng của Đức

Thước đo Grating

Thước đo grating Fagor của Pháp

FEA & Phân tích căng thẳng Phần mềm CAE SOLIDWORKS được sử dụng để đảm bảo biến dạng khung hợp lý và độ bền cao. Máy trượt được sơn toàn bộ và xử lý toàn bộ với độ chính xác cao, có thể đảm bảo độ chính xác ổn định trong một thời gian dài.
Đơn vị điều khiển Delem DA53T "Hot-key cảm ứng điều hướng 10.1" độ phân giải cao màu TFT Tối đa 4 trục (Y1,Y2 + 2 trục phụ) Điều khiển vương miện Thư viện công cụ / vật liệu / sản phẩm Điều khiển máy điều khiển và biến tần số TandemLink (tùy chọn) Giao diện ổ nhớ USB Phần mềm ngoại tuyến Profile-T
Bàn sơn tự động SPS® Bàn làm việc được trang bị cơ chế bù đắp sự biến dạng để bù đắp cho sự biến dạng của bàn làm việc và con trượt để đảm bảo độ chính xác của chi tiết gia công. Phương pháp điều chỉnh chủ yếu là người dùng nhập một giá trị vào hệ thống CNC dựa trên lỗi góc thực tế của chi tiết đang được gia công, và hệ thống CNC sẽ tự động điều chỉnh bù đắp.
SPS® 2 trục Backgauge--X+R PSA CNC Press Brake Backgauge được lắp ráp bằng vít bóng, đường ray hướng dẫn tuyến tính và ngón tay kẹp có thể điều chỉnh. Nó được trang bị tiêu chuẩn với CNC trục X và trục R. Độ di chuyển của trục X là 0-600mm. Có 3 bộ chặn trên thanh chặn, trong đó hai có thể di chuyển thủ công sang trái và phải để chặn vật liệu theo chiều rộng khác nhau của vật liệu, và nó có cấu trúc điều chỉnh tinh tế bằng tay. Thanh chặn phía sau đã được xử lý về nhiệt và phù hợp cho việc gia công tại trung tâm gia công cần cẩu, có độ ổn định tốt và độ chính xác cao.

Các thành phần tùy chọn

● Bộ điều khiển CNC DA58T

● Động cơ chính Servo Inovance

● Italy DSP Laser Protection

● Tự động uốn theo Hỗ trợ

● Đo góc uốn

● Tấm rèm đèn CE

● Đèn đinh đa V chính xác cao

● Hệ thống kẹp thủy lực WILA

● Hệ thống bàn làm việc và dụng cụ WILA

● DA53T, DA58T, DA66T, DA66S, DA69T, CT8, CT12, CT15

Bộ Theo Dõi Gập Tự Động

Phù hợp cho nhiều công việc uốn tấm quy mô lớn, giảm khối lượng công việc của người vận hành và nâng cao hiệu quả và độ chính xác

Bảo vệ Laser DSP

Tiêu chuẩn CE châu Âu, cấp độ bảo vệ IP65, mức độ an toàn đạt CAT.4 và SIL3

Bộ điều khiển CNC

SPS cung cấp một hệ thống điều khiển đầy đủ của Delem, Cybelec, Esa và các bộ điều khiển khác theo sở thích của bạn.

Kẹp Nhanh Dễ Dàng

Chúng tôi cung cấp hệ thống kẹp nhanh hai mặt Wila, Amada và Double Side Fast Claming System.

Thông số kỹ thuật

Mẫu	Áp lực uốn cong	Chiều dài uốn cong	Khoảng cách Polo	Độ sâu của họng	Các đường trượt	Tối cao mở tối đa	Hành trình theo Backgauge	Động cơ chính Servo	Kích thước
Mẫu	kN	mm	mm	mm	mm	mm	mm	kW	mm
PSB-63T2500	630	2500	2000	350	150	320	600	6	270013402000
PSB-80T2500	800	2500	2000	350	150	460	600	8.7	280014502450
PSB-110T3200	1100	3200	2700	400	200	480	600	7.5	380018002650
PSB-110T4000	1100	4000	3500	400	200	480	600	10.8	460018002650
PSB-130T3200	1300	3200	2700	400	200	480	600	10.8	380018002700
PSB-130T4000	1300	4000	3500	400	200	480	600	10.8	460018002700
PSB-170T3200	1700	3200	2700	450	200	480	600	13.2	380020502800
PSB-170T4000	1700	4000	3500	450	200	480	600	13.2	460020502800
PSB-220T3200	2200	3200	2700	450	200	480	600	16.7	380021002900
PSB-220T4000	2200	4000	3500	450	200	480	600	16.7	460021002900
PSB-220T5000	2200	5000	3900	450	200	540	600	16.7	560021002900
PSB-250T3200	2500	3200	2700	450	250	540	600	16.7	350022002900
PSB-250T4000	2500	4000	3500	450	250	540	600	16.7	430022002900
PSA-250T5000	2500	6000	4900	450	250	540	600	16.7	540022003100
PSA-320T3200	3200	3200	2700	500	250	570	600	22	350022003200
PSA-320T4000	3200	4000	3500	500	250	570	600	22	430025003400
PSA-320T5000	3200	5000	3900	500	250	570	600	22	540025003400
PSA-400T3200	4000	3200	2700	500	300	570	600	30	350027003500
PSA-400T4000	4000	4000	3500	500	300	610	600	30	430027003500
PSA-400T5000	4000	5000	3900	500	300	610	600	30	540027003500
PSA-500T4000	5000	4000	3500	500	320	610	600	37	430027003500
PSA-500T5000	5000	5000	3900	500	320	610	600	37	540027003500
PSA-500T6000	5000	6000	4900	500	320	610	600	37	640027003600
PSA-600T5000	6000	5000	3900	500	320	610	600	45	540033003900
PSA-600T6000	6000	6000	4900	500	320	610	600	45	640033003900
