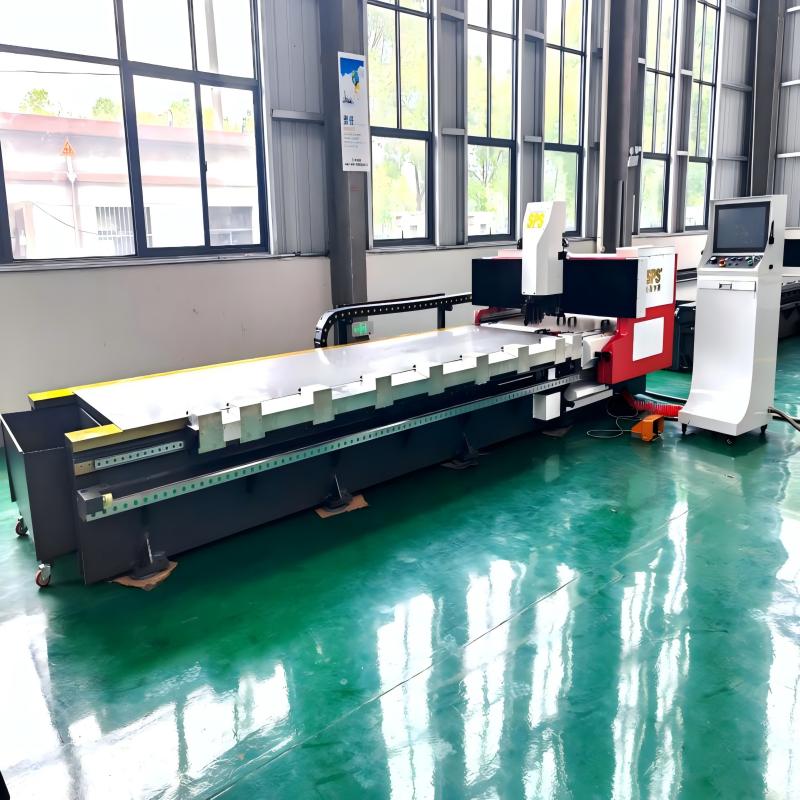

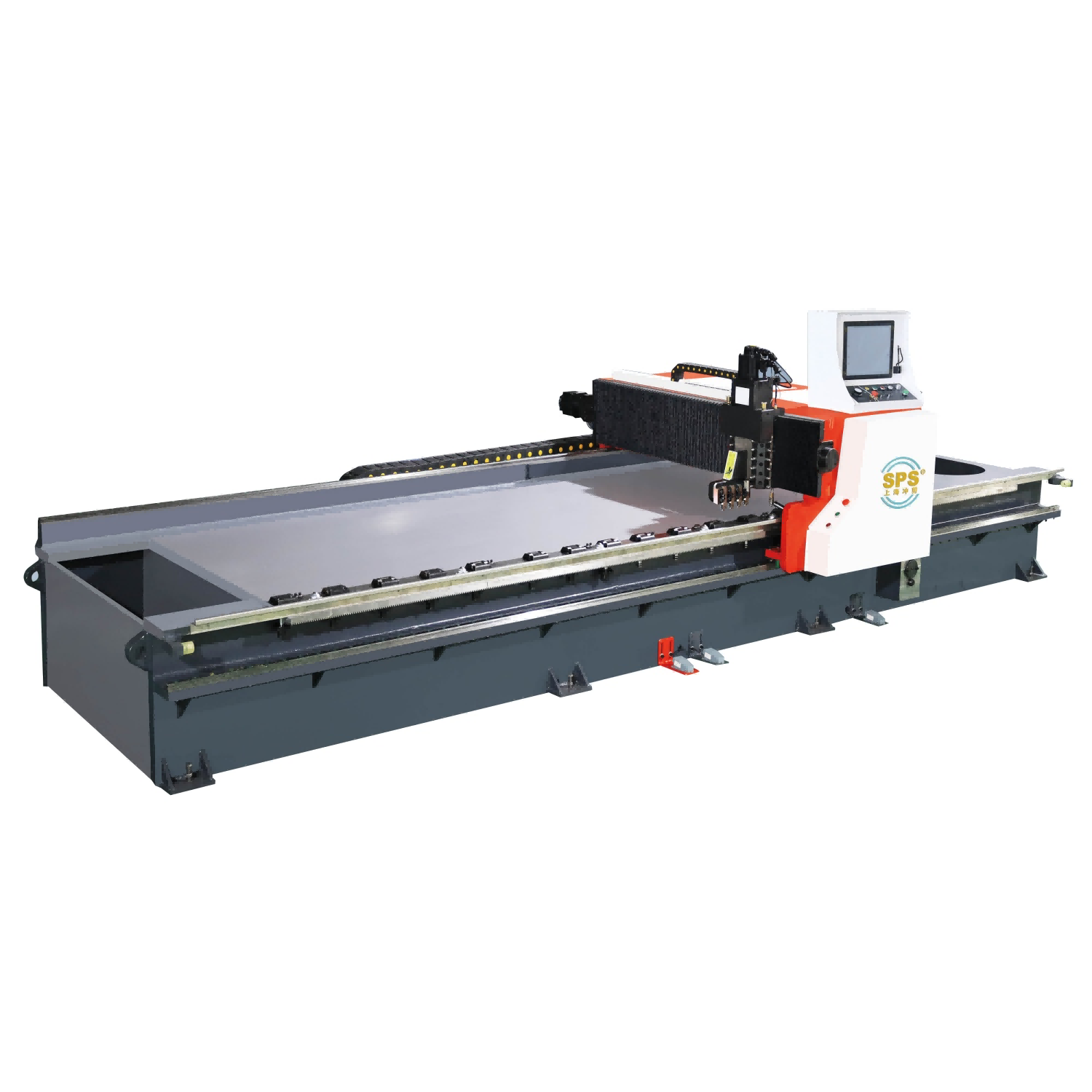

Máy phay V CNC ngang SJ-PGNK
Máy phay CNC V ngang SPS là thiết bị khoan chuyên nghiệp, phù hợp cho tất cả các loại tấm kim loại, tấm thép không gỉ, tấm đồng, tấm nhôm, tấm mạ kẽm, v.v.,
- Tổng quan
- Sản phẩm liên quan
SPS Horizontal Máy phay V CNC là thiết bị khe hở chuyên nghiệp, phù hợp với tất cả các loại tấm kim loại, tấm thép không gỉ, tấm đồng, tấm nhôm, tấm mạ kẽm, v.v., việc tạo rãnh là một quy trình phụ trợ của uốn và định hình tấm. Trên tấm cần uốn và định hình, dọc theo đường uốn, sử dụng công cụ thiết bị đặc biệt để cắt ra rãnh hình chữ V, khiến vật liệu dễ uốn và định hình hơn, và góc uốn R có thể rất nhỏ, sau đó sử dụng máy uốn hoặc uốn tay để định hình, từ đó hoàn thành quá trình gia công và đáp ứng yêu cầu về ngoại hình sản phẩm. Độ sâu, chiều rộng và góc của rãnh chữ V có thể được xác định bởi lượng tiến刀 và hình dạng của dao phay trong quá trình phay.
● Bộ điều khiển CNC Taiwan Hust |
● Đường sắt dẫn đường đường thẳng Taiwan HIWIN |
● Động cơ servo Nhật Bản Panasonic |
● Thiết bị thanh răng YYC Đài Loan |
● Pháp Schneider Electric |
● Vòng bi NSK Nhật Bản |
● Van thủy lực Yuken Nhật Bản |
● Phốt Valqua Nhật Bản |
● Lưỡi cắt Korloy Hàn Quốc hoặc thép hợp kim |
● Hệ thống bôi trơn tự động |

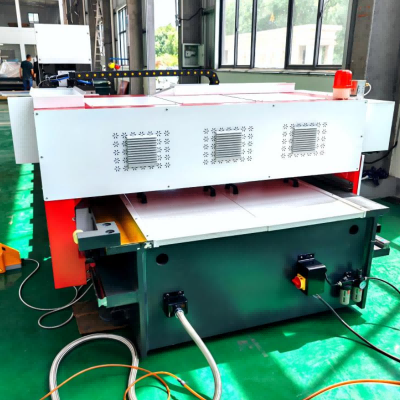

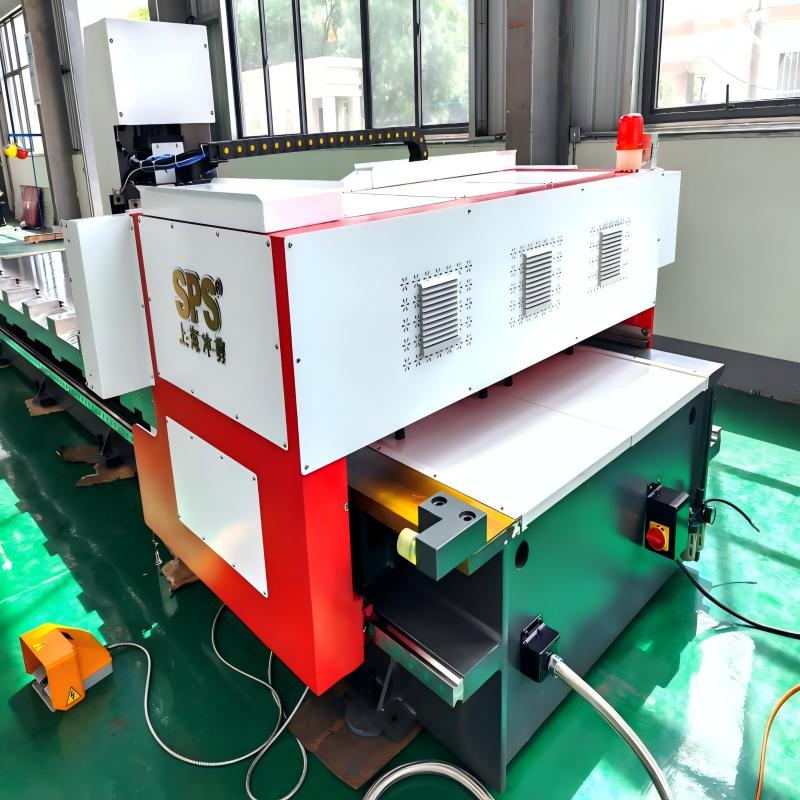

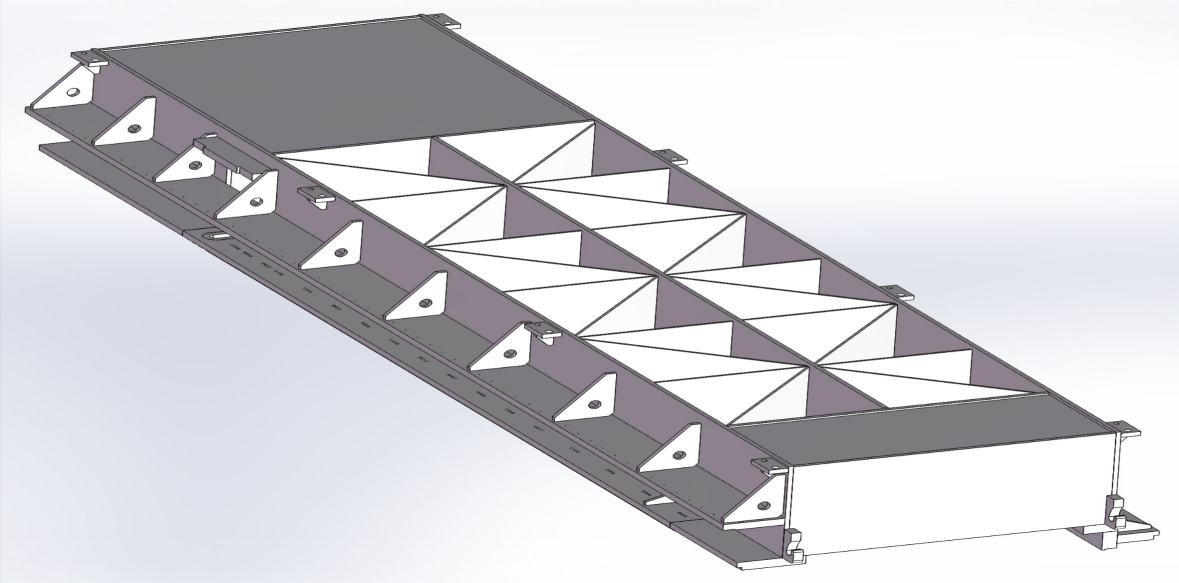

Khung máy
Thân máy và dầm ngang của máy v grooving cnc bằng thép không gỉ SPS áp dụng khung hàn nguyên khối, và toàn bộ máy được tôi luyện để đảm bảo sử dụng lâu dài mà không bị biến dạng.
Thân máy và dầm ngang được gia công bằng trung tâm gia công cổng và được kẹp một lần để đảm bảo độ chính xác tuyệt vời, ổn định hoạt động tốt hơn và tuổi thọ dài hơn.
|
|
|

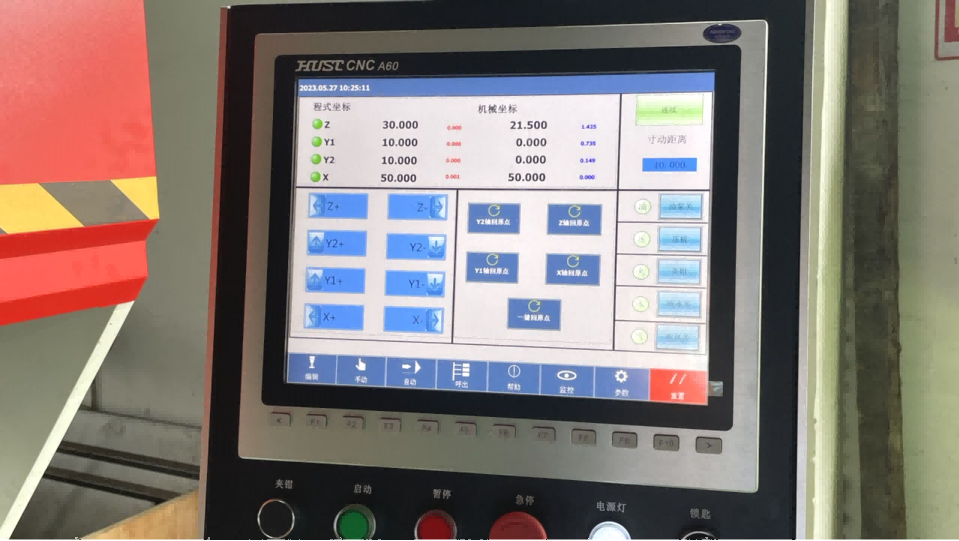

Bộ điều khiển CNC Taiwan Hust
Máy v grooving kim loại tấm ngang SPS áp dụng bộ điều khiển cnc Taiwan Hust, màn hình cảm ứng thông minh 15 inch, lập trình và mô phỏng đồ họa 2D, tự động tính toán đường kính trong và ngoài, v grooving điểm cố định, giao diện USB bên ngoài.
|
|
|

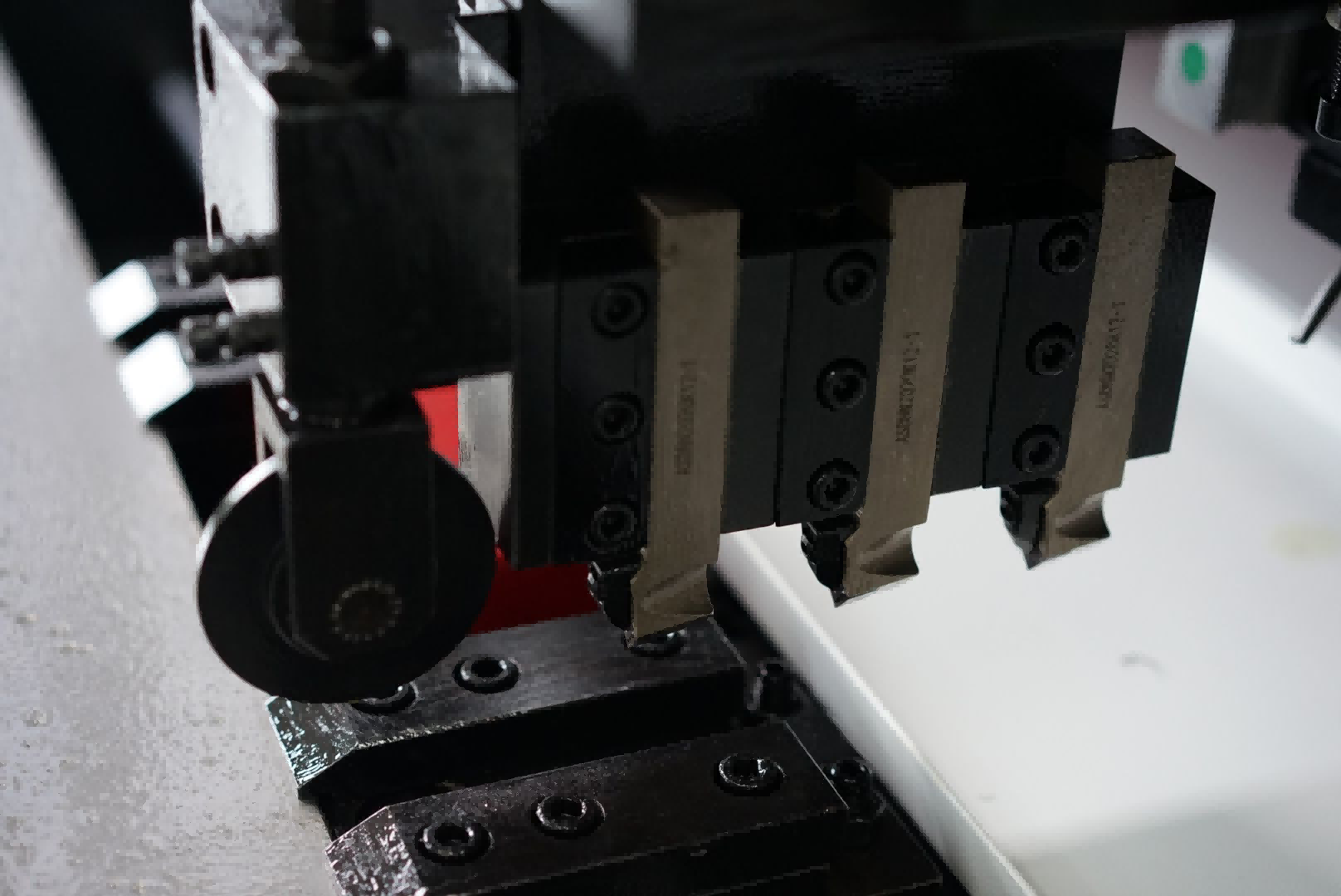

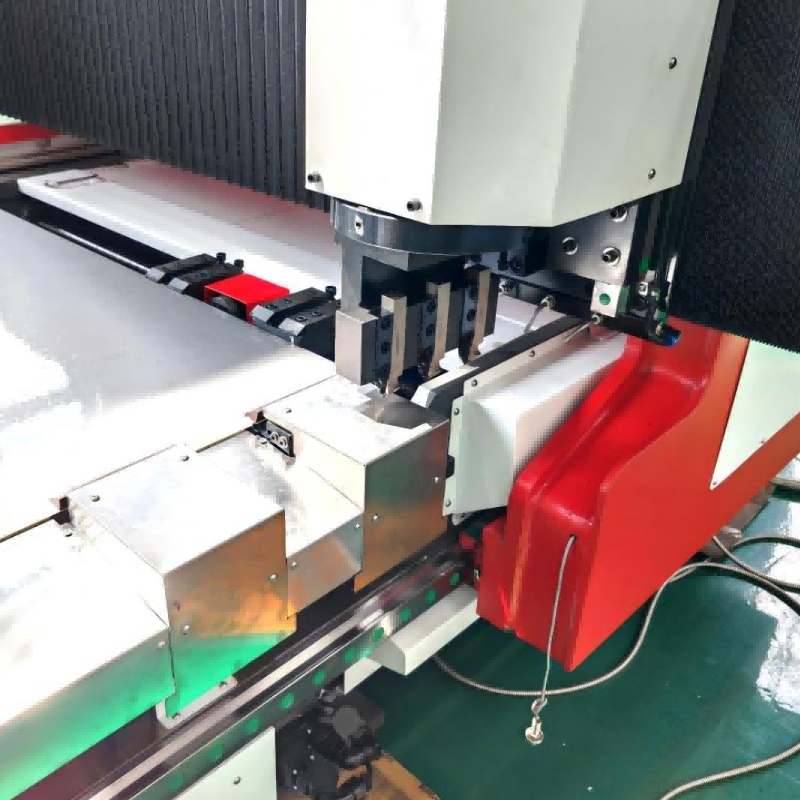

Blades hợp kim
Đầu dao áp dụng cấu trúc khe trượt V-groove có thể điều chỉnh, được làm từ gang dẻo, với độ bền cao, khả năng chống mài mòn cao và hiệu suất dẫn hướng tốt hơn.
● 8 chiếc lưỡi hợp kim Korloy Hàn Quốc
● Tùy chọn 4 chiếc lưỡi thép trắng với chiều cao khác nhau
● Hiệu suất cắt cao, tuổi thọ lưỡi dài hơn
● Biến dạng thấp
|
|
|

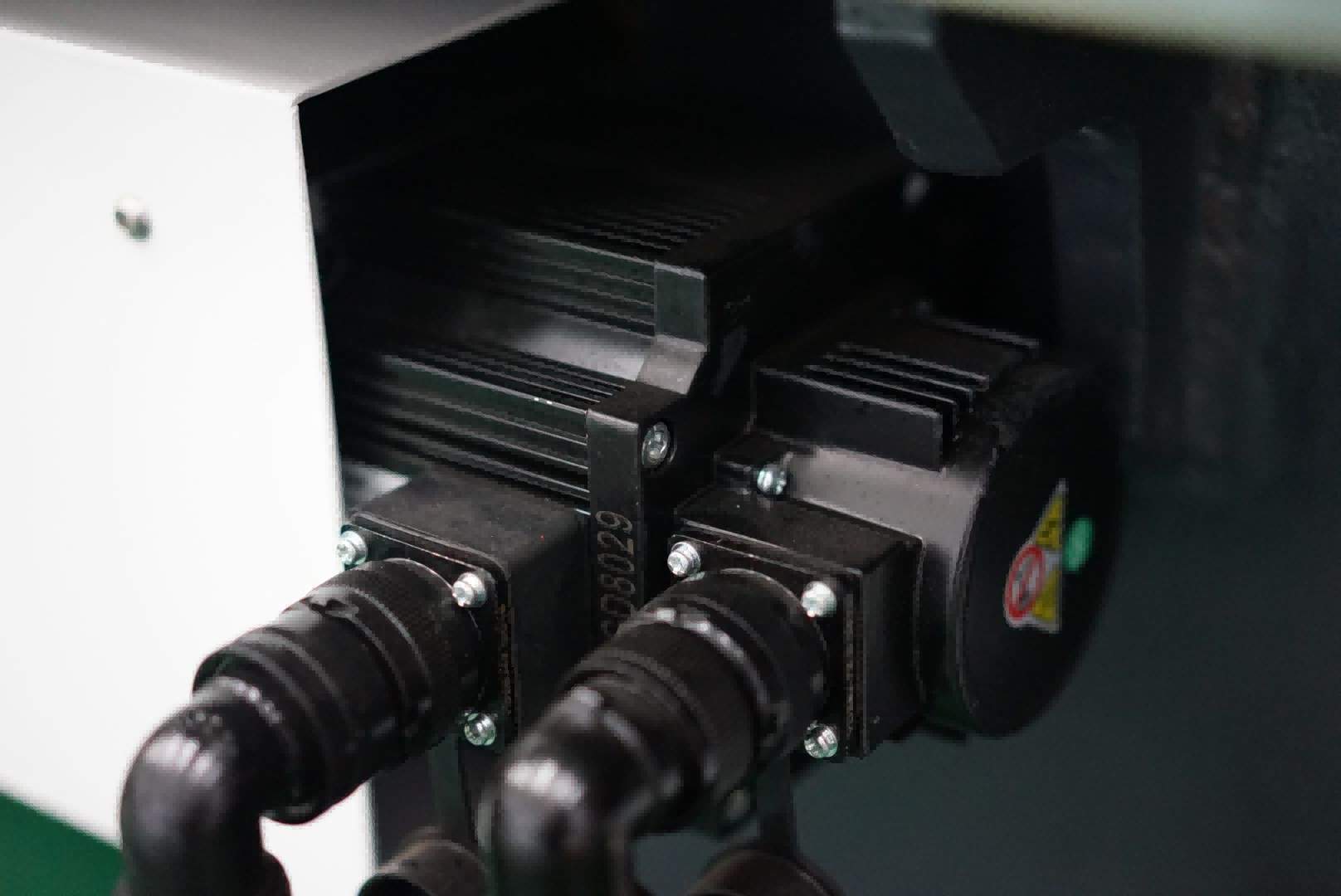

Động cơ Servo Hust và Bộ điều khiển
● Động cơ và driver servo hoặc Hust Đài Loan
● Đảm bảo độ tin cậy và ổn định lâu dài.
|
 |
Thông tin chi tiết về máy cnc v groover
 |
 |
 |
 |
|

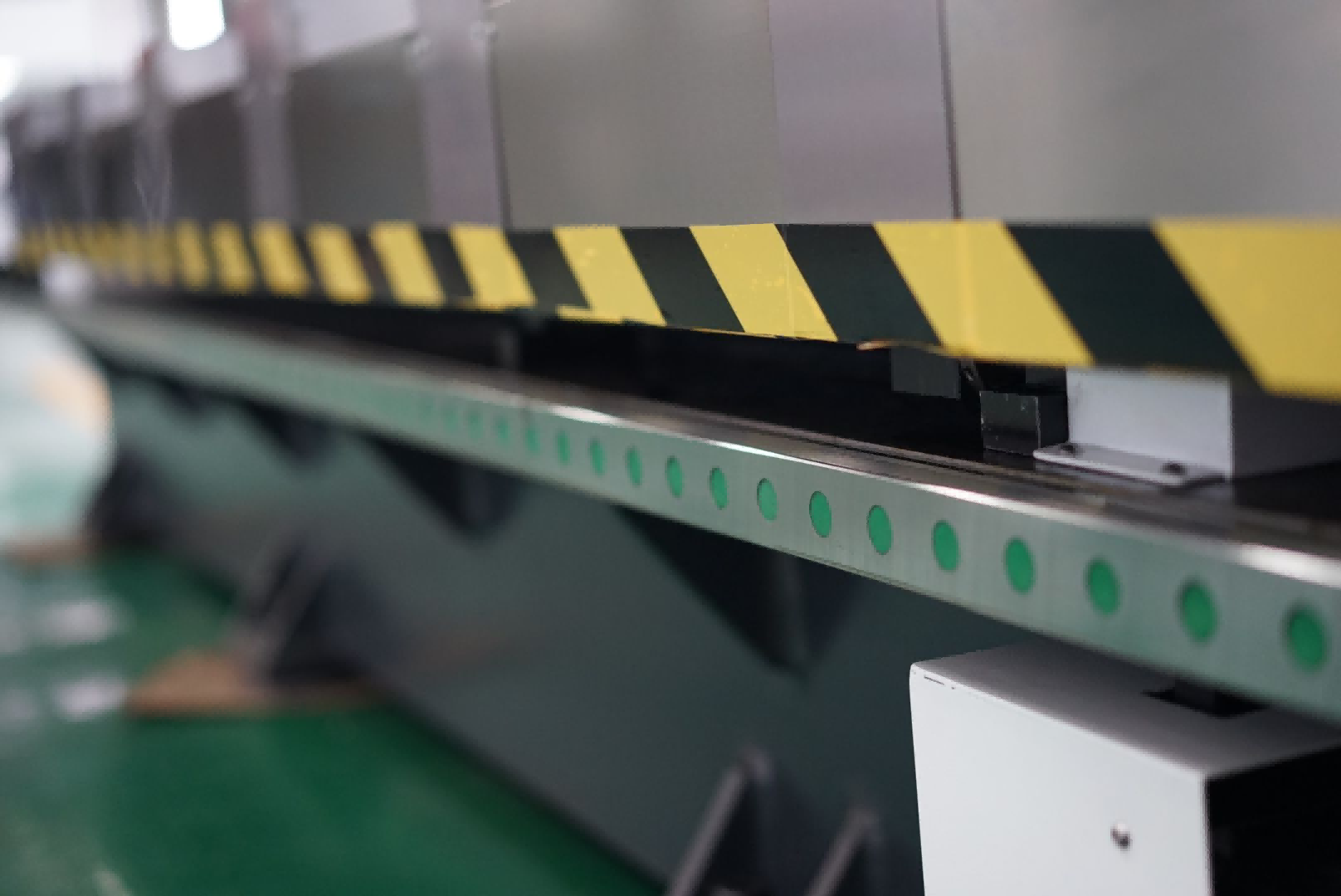

Hướng dẫn tuyến tính HIWIN Đài Loan |

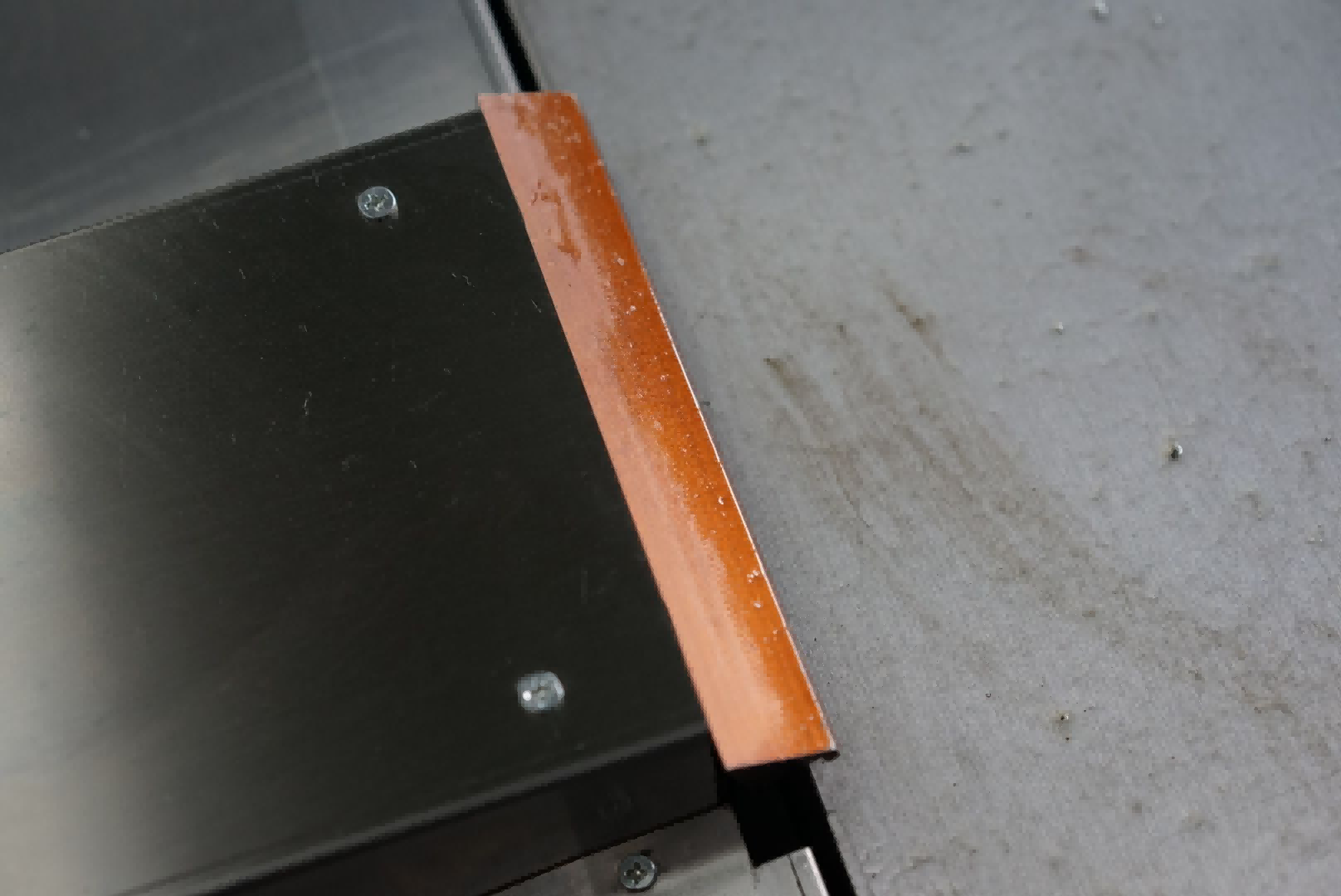

Hệ thống ép thủy lực |

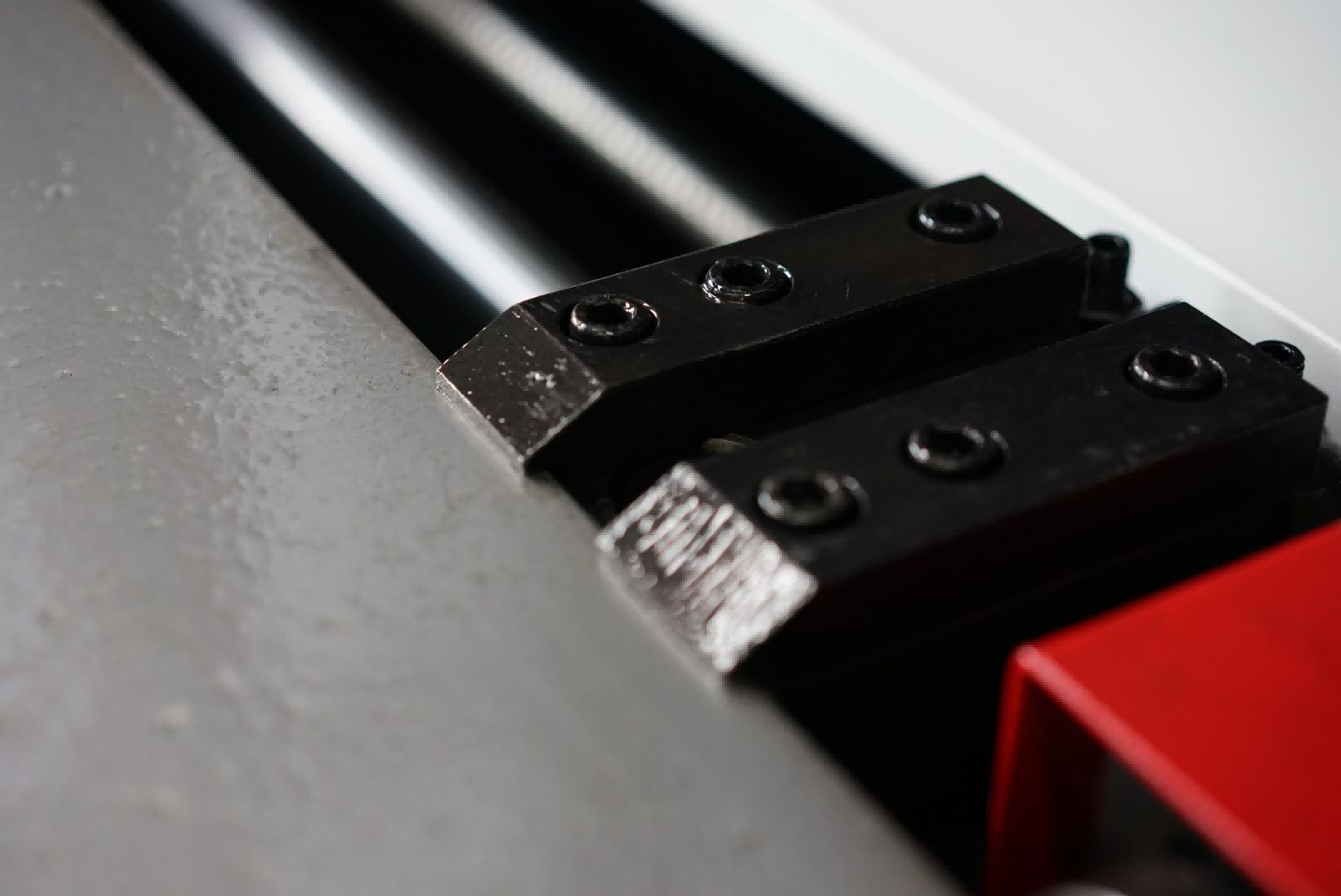

Hệ thống kẹp di động |

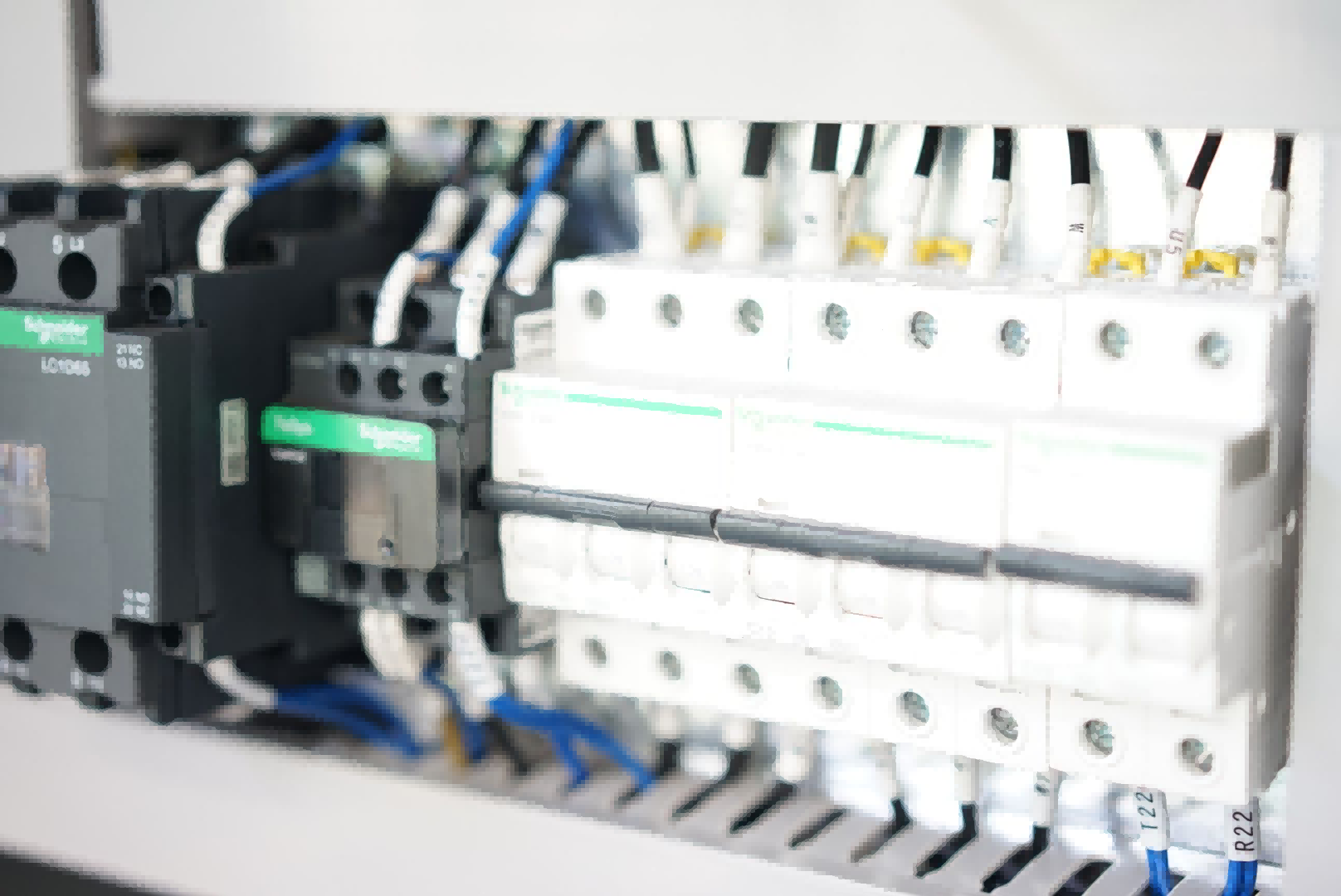

Schneider Electris |
Thông số kỹ thuật
Mẫu |
đơn vị |
SJ-PGNK 1250x3200 |
SJ-PGNK 1250x4000 |
SJ-PGNK 1500x3200 |
SJ-PGNK 1500x4000 |
SJ-PGNK 1500x6000 |
Chiều rộng cắt tối đa |
mm |
1250 |
1250 |
1500 |
4000 |
6000 |
Chiều dài cắt tối đa |
mm |
3200 |
4000 |
3200 |
150 |
460 |
Độ dày cắt |
mm |
0.45-6 |
0.45-6 |
0.45-6 |
0.45-6 |
0.45-6 |
Chiều rộng cạnh tối thiểu |
mm |
8 |
8 |
8 |
8 |
8 |
Độ phẳng của bàn |
mm |
±0.03 |
||||
|
Tiến và lùi (Trục Y) Tốc độ cắt |
m/phút |
75 |
||||
Tốc độ giá đỡ công cụ (Trục X1) |
m/phút |
20 |
||||
Tốc độ vật liệu áp lực (Trục X2) |
m/phút |
20 |
||||
Tốc độ lên và xuống (Trục Z) |
m/phút |
20 |
||||
Độ chính xác định vị |
mm |
±0.01 |
||||
Động cơ chính servo trục X |
kW |
5.5 |
5.5 |
5.5 |
5.5 |
5.5 |
Áp suất thủy lực |
MPa |
4-8 |
4-8 |
4-8 |
4-8 |
4-8 |
Lưỡi Cắt Đã Được Lắp Đặt |
PC |
4 |
4 |
4 |
4 |
4 |
Kích thước |
mm |
5200*2250*1800 |
5900*2250*1800 |
5200*2600*1800 |
5900*2600*1800 |
7900*2600*1800 |
