Máy bẻ phanh CNC hybrid PSM
SPS ® PSM Hybrid CNC Press Brake áp dụng công nghệ điều khiển bơm thay thế công nghệ điều khiển van thông thường.
- Tổng quan
- Sản phẩm liên quan
SPS ® PSM Hybrid CNC Nhấn phanh áp dụng công nghệ điều khiển bơm thay thế cho công nghệ điều khiển van truyền thống. Hệ thống Dual-Servo Dầu-Điện Hybrid điều khiển các chuyển động hạ nhanh, uốn và trở về của trục Y1 và Y2 thông qua một bộ mô tơ servo và bơm servo bên trái và bên phải. Các chuyển động nhanh và ổn định, tốc độ phản hồi vượt xa so với điều khiển bằng van tỷ lệ. So sánh với PSA Electro-Hydro CNC Press Brake, lượng dầu thủy lực được giảm đi 70%, hiệu suất năng lượng tăng 50%, và tiếng ồn trong quá trình hoạt động thấp hơn.
|
● Đơn vị Điều khiển Delem DA66s 24" l Taiwan ● Bơm Servo Hai Chiều HAVE ePrAx ® Series ● Y1, Y2, X, R, Z1, Z2 và V Crowningl ● Đức EMB Pipe Connector ● Động cơ chính Estun Servo ● Các ngón tay dừng di động trên đường ray dẫn đường tuyến đường hai ● Con lăn Bi HIWIN và Ray dẫn hướng tuyến tính |
● Hệ thống thay dụng cụ nhanh chóng và dễ dàng ● Pháp Schneider Electric ● Đèn chân Hàn Quốc với nút dừng khẩn cấp ● Tây Ban Nha Fagor Grating Ruler ● SPS Group Đánh và đục chính xác cao ● Estun Servo Motor và Driver ● SPS Group Đánh và đục chính xác cao |
 |
 |
 |
 |
|
Độ sâu của họng Thiết kế khung kiểu C độc đáo của SPS |
Hệ thống Servo Hybrid Hệ thống điều khiển Bơm Servo Hai Chiều HAVE ePrAx ® Series |
Schneider Electrics Điện chính Schneider của Pháp và bộ điều khiển servo Estun |
Thước đo Grating Thước đo grating Fagor của Pháp |
|
FEA & Phân tích căng thẳng
Phần mềm CAE SOLIDWORKS được sử dụng để đảm bảo biến dạng khung hợp lý và độ bền cao. Máy trượt được sơn toàn bộ và xử lý toàn bộ với độ chính xác cao, có thể đảm bảo độ chính xác ổn định trong một thời gian dài.
|
 |
|
Đơn vị Điều khiển Delem DA66S
Màn hình màu TFT độ phân giải cao 24"
Lập trình đồ họa 2D
Đại diện máy 3D, trong mô phỏng và sản xuất
USB, giao diện ngoại vi
Ứng dụng cụ thể theo yêu cầu người dùng Hỗ trợ trong môi trường đa nhiệm của hệ thống điều khiển
Giao diện uốn cong & hiệu chỉnh cảm biến
Phần mềm ngoại tuyến Profile-S2D
|
 |
|
Bàn sơn tự động SPS®
Bàn làm việc được trang bị cơ chế bù đắp sự biến dạng để bù đắp cho sự biến dạng của bàn làm việc và con trượt để đảm bảo độ chính xác của chi tiết gia công. Phương pháp điều chỉnh chủ yếu là người dùng nhập một giá trị vào hệ thống CNC dựa trên lỗi góc thực tế của chi tiết đang được gia công, và hệ thống CNC sẽ tự động điều chỉnh bù đắp.
|
|
|
SPS® 4 Trục Backgauge
PSM Hybrid CNC Press Brake Backgauge được lắp ráp bằng vít bi, ray dẫn hướng tuyến tính, và ngón chặn điện tử.
Nó được trang bị tiêu chuẩn với CNC trục X, trục R, trục Z1 và trục Z2. Độ di chuyển của trục X là 0-600mm. Có 4 bộ phận chặn trên thanh chặn, trong đó hai có thể di chuyển tự động sang trái và phải để chặn vật liệu theo chiều rộng khác nhau của vật liệu, và nó có cấu trúc điều chỉnh tinh tế thủ công. Thanh chặn phía sau đã được xử lý về nhiệt và phù hợp cho việc xử lý tại trung tâm gia công cần cẩu, có độ ổn định tốt và độ chính xác cao.
|
 |
Các thành phần tùy chọn
|
● DA66S Lập trình 2D ● Thiết bị thước đo lường 6 trục ● Italy DSP Laser Protection ● Hỗ trợ người theo dõi tự động ● Đo góc uốn |
● Tấm rèm đèn CE ● Đèn đinh đa V chính xác cao ● Hệ thống kẹp thủy lực WILA ● Hệ thống bàn làm việc và dụng cụ WILA ● DA53Tx, DA58T, DA66T, DA69T, CT8, CT12, CT15 |
 |
 |
 |
 |
|
Bộ Theo Dõi Gập Tự Động Phù hợp cho nhiều công việc uốn tấm quy mô lớn, giảm khối lượng công việc của người vận hành và nâng cao hiệu quả và độ chính xác |

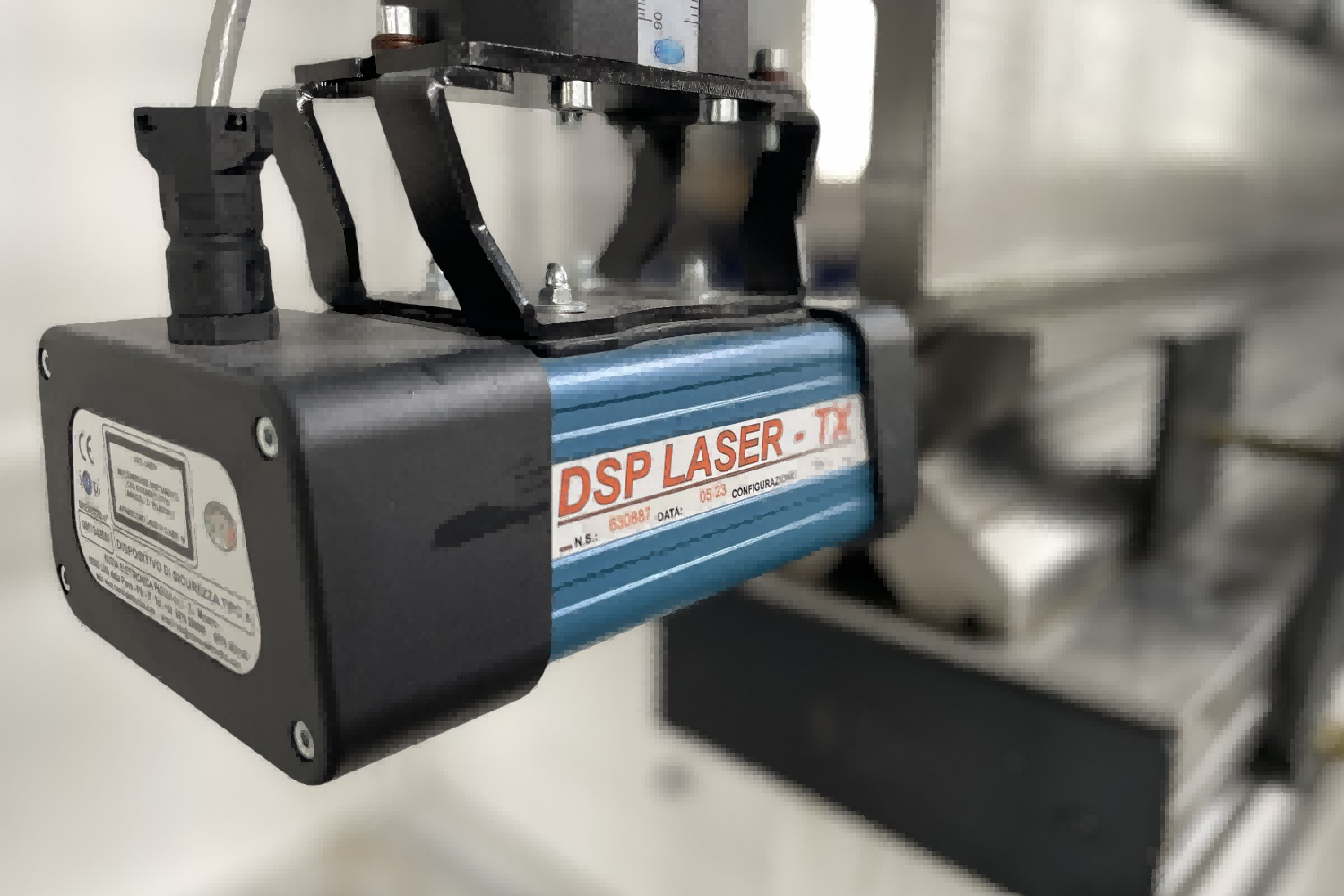

Bảo vệ Laser DSP Tiêu chuẩn CE châu Âu, cấp độ bảo vệ IP65, mức độ an toàn đạt CAT.4 và SIL3 |
Bộ điều khiển CNC SPS cung cấp một hệ thống điều khiển đầy đủ của Delem, Cybelec, Esa và các bộ điều khiển khác theo sở thích của bạn. |
Kẹp Nhanh Dễ Dàng Chúng tôi cung cấp hệ thống kẹp nhanh hai mặt Wila, Amada và Double Side Fast Claming System. |
Thông số kỹ thuật
Mẫu |
Áp lực uốn cong |
Chiều dài uốn cong |
Khoảng cách Polo |
Độ sâu của họng |
Các đường trượt |
Tối cao mở tối đa |
Hành trình theo Backgauge |
Động cơ chính |
Kích thước |
kN |
mm |
mm |
mm |
mm |
mm |
mm |
kW |
mm |
|
PSM-63T2500 |
630 |
2500 |
2000 |
350 |
150 |
320 |
600 |
5.5 |
2700*1340*2000 |
PSM-80T2500 |
800 |
2500 |
2000 |
350 |
150 |
460 |
600 |
5.5 |
2800*1450*2450 |
PSM-110T3200 |
1100 |
3200 |
2700 |
400 |
200 |
480 |
600 |
7.5 |
3800*1800*2650 |
PSM-110T4000 |
1100 |
4000 |
3500 |
400 |
200 |
480 |
600 |
11 |
4600*1800*2650 |
PSM-130T3200 |
1300 |
3200 |
2700 |
400 |
200 |
480 |
600 |
11 |
3800*1800*2700 |
PSM-130T4000 |
1300 |
4000 |
3500 |
400 |
200 |
480 |
600 |
11 |
4600*1800*2700 |
PSM-170T3200 |
1700 |
3200 |
2700 |
450 |
200 |
480 |
600 |
15 |
3800*2050*2800 |
PSM-170T4000 |
1700 |
4000 |
3500 |
450 |
200 |
480 |
600 |
15 |
4600*2050*2800 |
PSM-220T3200 |
2200 |
3200 |
2700 |
450 |
200 |
480 |
600 |
18.5 |
3800*2100*2900 |
PSM-220T4000 |
2200 |
4000 |
3500 |
450 |
200 |
480 |
600 |
18.5 |
4600*2100*2900 |
PSM-220T5000 |
2200 |
5000 |
3900 |
450 |
200 |
540 |
600 |
18.5 |
5600*2100*2900 |
PSM-250T3200 |
2500 |
3200 |
2700 |
450 |
250 |
540 |
600 |
18.5 |
3500*2200*2900 |
PSM-250T4000 |
2500 |
4000 |
3500 |
450 |
250 |
540 |
600 |
22 |
4300*2200*2900 |
PSM-250T5000 |
2500 |
6000 |
4900 |
450 |
250 |
540 |
600 |
22 |
5400*2200*3100 |
